      公共建筑圍護結構節能改造案例分析

      來源:09年會論文集  作者:班廣生  日期:2009-4-21
      頁面功能 [字體: ] [ 打印 ] [ 投稿 ] [ 評論 ] [ 轉發 ] [ 啄木鳥 ]
        國家十一五科技支撐計劃子課題建筑節能關鍵技術研究與示范中的子課題為:建筑節能改造關鍵技術研究。其主要研究內容為研發既有建筑外窗和玻璃幕墻節能改造的適用性技術與產品,通過工程試點驗證節能改造技術的安全性、有效性與持久性。課題研究目標:通過對既有建筑外窗和玻璃幕墻節能改造技術進行系統的適用性研究,并結
        德國下業標準DIN 4108第只部分根據防護擊打狀雨的性能好壞為一系列外墻結構進行分類排隊。由此得出的結論是:背面通風的陶土板防護擊打狀雨的性能特別穩定。主要是在有擊打狀雨的情況下背面通風的空間可以阻斷呈毛細狀態侵人的潮濕(水分)。陶板在這里的作用就象是“第二防水層,’。由子背面通風的空間與外界相通,因此陶板內、外兩邊的氣壓相等,實際上擊打狀雨不可能穿透陶板侵人通風的空間來。多年來己經有一系列論文和出版物發表了這方面在不同情況下十分成功的實際工程的例子。

        由此我們得出結論:背面通風的陶板防護擊打狀雨的性能水平非常高。無論是呈毛細狀態侵人的潮濕(水分),或者是直接落在房屋或建筑物隔熱保溫層上的雨水,由于其獨特的開放式物理結構,即使隔熱保溫層被侵人的濕汽或水分弄濕了,保溫層也可以通過護墻板背面通風的空間迅速將濕汽或水分導出、變干,而不會影響其保溫性能。

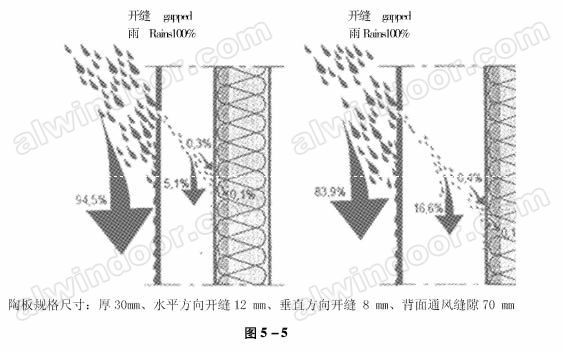

        擊打狀雨產生的負荷其基本動力是由風力產生的。在一堵沒有鋪設背面通風空間的外墻面上由房屋或建筑物周圍的風繞流所產生的滯止壓力會使雨水通過可能存在的細縫陶板或裂隙直接侵入到外墻后面的隔熱保溫層里面,產生浸濕效應。背面通風空間可以阻斷這個過程,并且有能力通過背面通風的氣流將侵人進來的潮氣(水分〕重新蒸發出去。從國外一些相關的試驗可以確定在通常5-l2mm寬度開縫的情況下,只有特別的狂風暴雨才有可能使少量雨滴因壓力不平衡穿過開縫進人到陶板背面來。如圖5--5所示:

        然本工程所用陶板為槽口式.出色的槽口接縫設計、接縫件、帶孔鋁板的接縫、封修配合確保了幕墻表面完美的水導流效果,由此可以阻止幕墻表面沉積物的形成,進而保持幕墻表面的美觀杜絕了雨水通過水平橫縫進入陶板背面。

        至于豎縫對此專門設計了一種鋁制彈性接縫件.可有效地防止雨水的進人,少許滲人的雨水及結露水.通過陶板結構有組織的排水系統、及背面通風的氣流將侵人進來的雨水重新蒸發(排除)出去,達到結構本身防水的目的。    (3)防陶板位移、減震
         陶土板幕墻結構干掛技術,由連接件、龍骨、接縫件、扣件和陶板組成。陶板通過特殊扣件固定在內部龍骨結構上,安裝方便,既節省安裝費用,又節省時間,安裝過程中損毀,可以隨意更換,并且可以回收再利用,在垂直的接縫臉中安裝了彈性接縫件。接縫件可以有效的平衡陶板因外部因素(雨水沖擊、大風吹刮等)產生的正面、側向位移,并避免發出聲響,保持整個外立面的平整度。見圖5-6。

        4)保溫、透氣、降噪音
        選用條形中空式的陶板,不僅有效的降低了陶板的自重,還提高了陶板的透氣性,降噪音和保溫性能。通過實驗測試,大約可降低9分貝的嗓音。

        (5)防火、通風功能
        選用的陶板防火等級為A1,骨架、扣件皆為難燃之物,防火效果良好;通風是由陶板水平接縫縫隙實現;幕墻與墻體或結構保溫隔熱層之問70毫米的距離保UE了幕墻內側的通風及內部的干爽。

        (6)防雷、靜電設計
        陶板幕墻龍骨通過接閃器上、下連接,其整個骨架體系通過V2圓鋼與結構主體避雷帶相連接,形成有效的防雷、防靜電體系。

        5.3陶土板幕墻的節能性
        (1)指標和依據
        北京屬寒冷地區,主樓為近似長方形(八角形),最高高度78.4m體形系數S=F0/V0<0.3,依據《公共建筑節能設計標準》GB50189-2005,建筑外墻包括(非透明部分幕墻)的傳熱系數要求:K小于等于0. 60W/m2k;建筑外窗的熱工設計要求,依據招標文件:北側K小于等于2.2W/m2·k,南側K小于等于2.5W/m2 k.
        主要參考標準,(民用建筑熱工設計規范》GB50176-93、(公共建筑節能設計標準》GB50189-2005、《外墻外保溫施工技術規程》DBJ/7U1-50-2002、《外墻外保溫工程技術規程》JGJI144-2007。

        (2)墻體節能構造

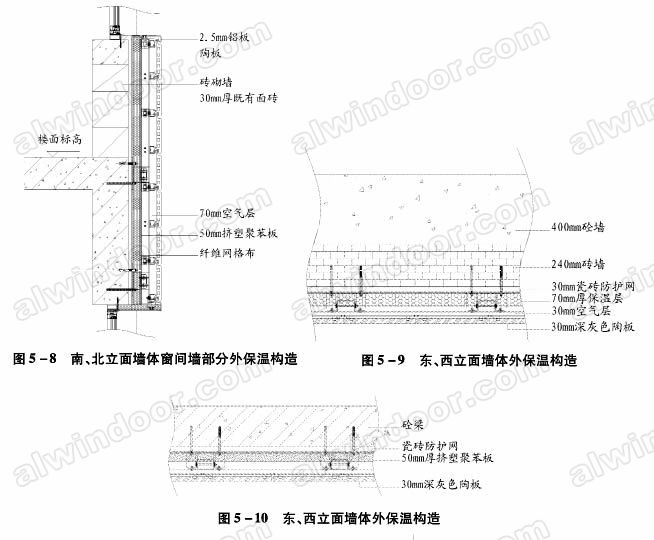

        該項目陶板幕墻墻體構造:(如圖5-8、圖5-9、圖5-10、圖5-31、圖5-12)。

        南、北側墻體:

        1)30厚陶板幕墻;

        2)70~120厚空氣層(非封閉);

        3)1~5厚聚合物砂漿中間一層耐堿玻纖網格布

        4)50厚擠塑聚苯板(XPS);

        5)30厚既有裝飾層(面磚),原裝飾層不平處,采用1.3水泥砂漿找平;

        6)240厚普通磚墻;

        7)400厚現澆棍凝土墻(樓角部分);

        東、西側墻體:

        墻體由外向內依次為:

         8)30厚陶板幕墻;

        9)70厚空氣層(非封閉);

        10)3一5厚聚合物砂漿中間壓入一層耐堿玻纖網格布;

        11)50厚擠塑聚苯板(XPS);

        12)30厚既有裝飾面層(面磚),原裝飾層不平處,采用1:3水泥砂漿找平;

        13)240厚普通磚墻;

        14)400厚鋼筋混凝土墻體。

        (3)關于開敞式幕墻系統的保溫構造
