一、工程概況

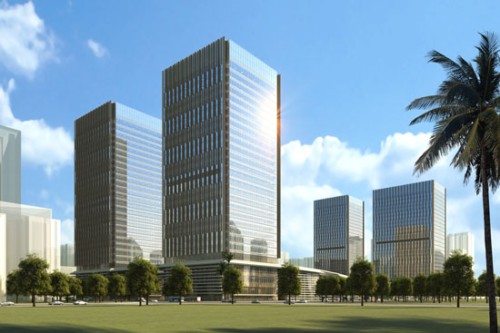

天津泰達A、B及H2區幕墻位于國家級經濟技術開發區的泰達MSD核心區內,均為國際5A甲級寫字樓，嚴格按照美國綠色建筑LEED標準建造，廣泛采用Low－E玻璃幕墻、雙層呼吸式幕墻、光伏幕墻、室外遮陽、空調冰蓄冷系統、太陽能、地源熱泵等系列環保節能技術，是建筑節能項目的典范。其中幕墻面積近20萬平方米，其中A、B區為四座辦公樓，外立面幕墻系統為：東西立面為帶豎向石材遮陽百葉單元式幕墻、北面為玻璃單元式幕墻、南面為外呼吸式單元玻璃幕墻。H2區主要由南面雙層幕墻和太陽能光伏幕墻組成。
二、各系統的節能措施介紹
1、 南面雙層幕墻系統
雙層幕墻構造：外層12mm鋼化玻璃，中間為250mm通道，內層透明部分為8+16A+6中空雙銀LOW-E玻璃隱框內平開門，非透明部分為雙艾特板內夾保溫棉，內外兩層采用同一斷熱鋁型材進行連接，隔熱層位于室內側，單元之間采用膠條插接，其中通道位置設置了可調控的電動遮陽百葉。夏天：通道百葉及空氣吸收太陽輻射熱后形成的煙囪效應，驅動通道內空間與室外進行換氣，帶走通道內的熱量，這樣可以降低內側幕墻的外表面溫度，減少空調制冷的負荷，降低能耗。冬天：利用通道吸收太陽輻射熱后變熱，提高了室內玻璃溫度，減少了采暖能耗。春、秋兩季溫度適中時，可以打開平開門和室外自然氣溫交流而達到平衡。
2、東西面帶豎向石材遮陽百葉單元式幕墻
東西立面單元幕墻采用膠條插接系統，其組裝方式同窗戶做法，采用45°拼角，其保溫連續性和氣密性優于傳統單元系統。其構造為：透明與非透明部分璃均為8+16A+6中空鋼化雙銀Low-E玻璃，龍骨為斷熱鋁材，層間玻璃后側采用9mm艾特板+100mm保溫巖棉。水平每隔1800mm設置一道豎向石材遮陽百葉，有效提高了整個建筑的遮陽效果。
3、太陽能光伏幕墻
光伏幕墻及采光頂總計面積約1000平方米，系統總功率為47.565KWp，年發電量約為3.5萬度。太陽能電池板采用雙玻夾膠組件，選用日本京瓷高效黑色多晶體硅太陽能電池片。電池片規格為156*156mm，功率為3.75Wp。
上一頁1234下一頁
工程名稱：泰達廣場A區、B區及泰達中央廣場項目A區（B區）塔樓幕墻專業承包工程
建設地點：天津泰達廣場A區位于天津開發區第二大街與新城西路交口，B區位于天津開發區第二大街與新城東路交口，泰達中央
