(5)光伏方陣支架設計地面安裝的光伏方陣支架采用
鋼結構。鋼結構支架符合GB/T50250的要求,以保證光伏組件與支架連接牢固可靠,底座與基礎連接牢固。組件與地面距離設計為600 mm。支架采用直接接地,支架與
預埋螺栓連接的接地體接地電阻不大于10,n,接地進行
防腐及降阻處理。支架鋼
結構件采用
熱鍍鋅防銹處理,以滿足長期室外使用要求。光伏組件和方陣使用的
緊固件采用
不銹鋼螺栓。
(6)連接電纜選擇采用可滿足室外使用要求的
耐候性良好的電纜。電纜的線徑通過計算可滿足方陣最大輸出電流的要求,以減少線路的損耗。電纜與線端的連接緊固無松動。
(二)儲能子系統設計

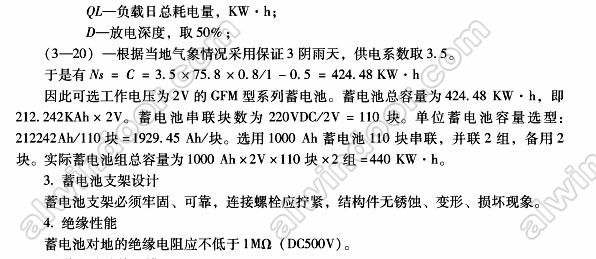

1.蓄電池配置注意如下幾點
a.每只蓄電池應有生產合格證,合格證上應標明蓄電池型號和生產日期。制造商應提供型號產品國家認可質檢機構出具的質檢報告。蓄電池的生產時間靠近發貨日期,存放時間應不超過6個月。b.同一路充放電控制的蓄電池應采用同一生產廠家、同一規格和容量的產品,生產日期的間隔時間應不超過I個月。。.蓄電池的工作環境氣溫宜保持在59C一一30'C間。d.蓄電池的外觀無變形、漏液、
裂紋及污跡,標志清晰。e.蓄電池的并聯組數量最多不超過6組。


5.蓄電池連接電纜
蓄電池連接電纜端頭上設冷壓銅接頭。所選用的電纜銅接頭和接線端子的設計及尺寸應使其流過最大電流時的溫度不超過電纜絕緣的允許溫度。
(三)功率調節器設計 (
功率調節器主要由控制器、逆變器、交流配電柜、電子限荷器、輸出防雷
隔離器等設備組成。
1.一般要求
(1)功率調節器設備選型應滿足光伏系統設計功能的需要,各功能設備間應考慮功能
和功率(容量)的協調及匹配。
(2)功率調節器設備應符合產品標準并通過檢驗的合格產品;出廠時應帶有銘牌標志、接地標志、功能標志等,標識應清晰、正確。銘牌至少要標明制造商品名稱、出廠編號、生產日期以及該設備的主要特征參數。
(3)設備柜架應有足夠的
剛性并設有安裝孔或
吊裝位置;運行操作的器件應適宜人員操作;應有可靠接地。
(4))設備主要元器件應選用符合產品標標準并經過定型試驗的合格產品。元器件的安裝應符合產品說明書、設計文件或圖樣中的規定。指示儀表量程應選擇適度,側量最大值應達到滿量程85%以上。
(5)設備絕緣性能應符合GB/T3859. 1要求。耐振動性能應滿足頻率在10-55 Hz間變化、振幅0. 35mm的三軸向各振動30min后正常工作。
2.產品的正常使用環境條件
(1)環境氣a在0-40%范圍內;
(2)在環境氣溫20`G以下時,
相對濕度不大于90%;
(3)可在無
腐蝕性氣體和導電塵埃的室內使用。當產品的實際使用環境條件超出正常使用范圍時,應與制造商協商進行相應的修正處理。
3.控制器選型
(1)技術要求正常運行情況下,控制器及相關器件應提供至少10a的服務期。當沒有
LED發光時,控制器最大自身耗電量不得超過其額定充電電流的1%。充電或放電回路電壓降不得超過系統額定電壓的5%。控制器的調
節點須根據具體蓄電他的特性在出廠前預調好過充點或過放點。控制器應具有防止蓄電池過充電和過放電的保護、防止任何負載過流或短路的電路保護、防止任何負載極性反接的電路保護、防止控制器內部短路的電路保護、在多雷區防止雷擊引起擊穿的保護、防止夜間蓄電池通過太陽能電池組件反向放電的保護等功能。
(2)控制器選型選用上海某公司生產的型號JKCK一220/150一300的控制器一臺,其額定電壓為220VDC、負載電流為150A
4.逆變器選型
其功能是將直流電變換成交流電,具有斷路、過流、過壓、過熱、防蓄電池過放電等保護功能。
