[摘 要]文章介紹了索結構
玻璃幕墻用鋼索
桁架的設計與質量控制方面所要考慮的因素，同時對索桁架和
預應力自平衡索桁架用鋼索的預張拉處理和
加工精度作了論述。
[關鍵詞]雙層預
應力索體系、預應力自平衡索桁架
鋼絞線、索桁架
點支式玻璃幕墻。
近年來玻璃幕墻在其支撐結構、
節點、
玻璃板面等各方面都得到迅猛的發展。索結構支撐點支式玻璃幕墻以它鋼柔相間的性格、簡潔明了的受力體系充分展現了現代工業技術與建筑藝術結構的魅力。
按照索結構使用場所的不同通過變化其布設形式給予結構以生命力使其與建筑主題融為一體，讓人們更能充分感覺建筑藝術的無窮魅力。
1、預應力索桁架結構形式
① 雙層預應力是索體系結構形式
雙層索體系是由一系列凸凹曲線（鋼絲索）和他們之間的連系桿（懸空桿）所組成。雙層索系的承重索、穩定索和聯系桿一般都布置在同一

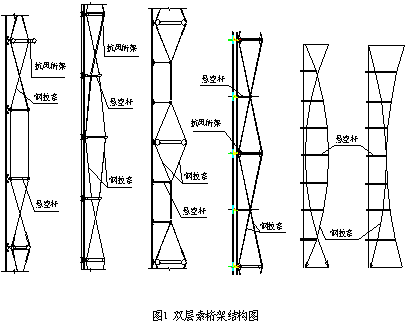

平面內，其外形和受力特點類似于傳統的平面桁架所以又可稱雙層索體系為索桁架。(圖1)
索桁架的索布置形式可以是多種多樣的都能夠通過施加預應力來達到穩定的支撐作用。因索桁架的鋼索和節點都是裸露的展現出來。在設計中除了要全面的考慮其受力性能外，還應藝術的眼光去看索桁架的體形。可以將各種索桁架的索布置形式視為抽象的語言符號。好似美術家們給色彩確定個性特證一樣，使每一種索的布置形式有個性，能與建筑師對建筑物主題思想相呼應，這樣才能使索結構點支式玻璃幕墻在整體建筑中起到突出主題或畫龍點睛的作用。
② 預應力自平衡索桁架體系的結構形式
預應力自平衡索桁架是由鋼索與支承桿組成的受力支承系統，鋼索的預應力和在索桁架受外部
荷載過程中產生的索
內力增加，不需由其它建筑結構承擔拉力，是通過桁架系統內力平衡達到抵抗外部荷載的作用對于重

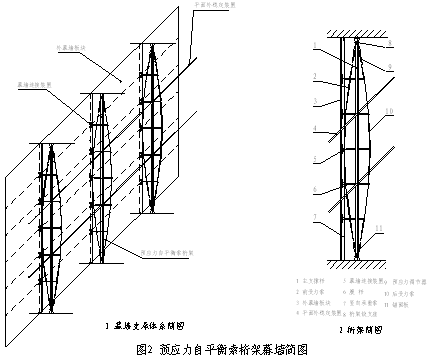

支承結構只傳遞水平荷載，解決了因主體建筑結構支承力不足而無法使用索桁架作為幕墻支承結構的問題，對主體建筑結構的支承力要求不高，增加了索桁架幕墻的適用范圍。（如圖2）
