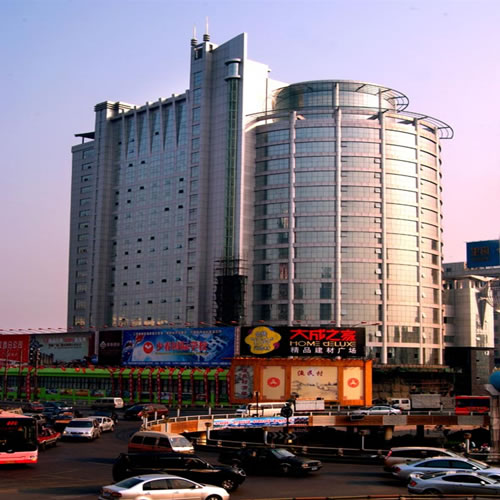

一套完整的幕墻施工圖紙一般包括設計說明、立面分格圖、平面分格圖、剖面分格圖、大樣分格圖、節點詳圖等，其中一大部分是分格圖。幕墻分格一橫線一豎線看似簡單，一個建筑外立面橫豎線分好實則很難，要考慮很多方面，設計規范、材料規格、材料強度剛度、室內房間布置、防火分區，還要考慮建筑規劃效果、建筑風格、美學等等。下面結合一些工程實例淺談一下幕墻工程分格設計。(以下凡是數字后面沒有單位的，均為毫米)
一、一般常識
·橫線條(寬度>高度)親切自然，豎線條(寬度<高度)冷峻挺拔。一般大型場館、裙樓（詞條“裙樓”由行業大百科提供）宜采用橫線條，塔樓宜采用豎線條分格，這個沒有定論，幕墻分格的首要原則是尊重建筑設計師的設計意圖，以項目規劃設計時的效果為準。
·分格尺寸的大小應保證幕墻的受力桿件與面板滿足強度、剛度的設計規范要求。
·豎向分格線宜與室內房間隔墻相對應，同一分格板塊不能跨越兩個房間。
·從室內地面量起0.9～ 1.1米處宜設置水平分格線，此高度是一般人雙手習慣性尋求支撐的位置。設計規范里對欄桿扶手的一般性要求為，樓梯欄桿高度0.9米，多層建筑臨空欄桿高度1.05米，高層建筑臨空欄桿高度1.1米。如果室內設有欄桿，那么在1.1米高度設置橫梁與欄桿平齊;如果室內不設欄桿，那么在1.1米高度設置橫梁，可以部分代替欄桿。
·從室內地面量起1.5米左右不宜設置水平分格線，此高度為一般成年人的視線位置，此位置如設置橫梁會阻擋人的視線，盡量避免在1.5米高度設置分格線，尤其是大型場館、商業寫字樓。
·開啟扇宜設置在室內地面0.9米以上、1.5米以下的位置。
·玻璃采光頂玻璃尺寸宜控制在2米以內，防止玻璃下?lián)贤羲?/P>
·優先選用0.6、1.2、1.8、2.4、3.6米這樣的可以滿足多重基本建筑模數的數值。比如1.2、2.4米是最常用的數值，它與玻璃原片的標準尺寸(2440×3660)、常用板材的標準尺寸(1220×2440)、常用建筑軸線間距相吻合，在你拿不定主意選不出合適的分格尺寸時，1.2米或許是最好的選擇。
說了這么多，還是舉個工程實例吧，圖1、圖2為BZ創業大廈的MQ4大樣分格圖。
圖1 BZ創業大廈MQ4大樣分格圖的局部
圖2 BZ創業大廈MQ4大樣分格圖之4A-4A剖面圖
MQ4整體寬度為4600，選擇水平四等分為1150×4，1150接近1200，玻璃原片尺寸為2440×3660，這樣可以提高玻璃利用率。另外，四等分便于設置開啟扇、鋁材用量也適中，因此選擇四等分。標準層4～13F層高為3900，對應垂直分格為900+900+2100，第一個900起始高度為層高基準線+200，因?yàn)槊總�(gè)樓層地面有200高的踢腳線，這樣第一個900分格頂線標高是1100，正好與室內欄桿平齊，室內看起來協調。第二個900是開啟扇，開啟高度合適安全。
二、出材率

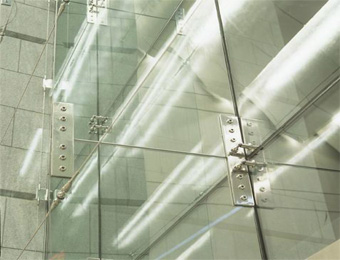

分格時材料的出材率與用量是應該考慮的，對于框支承幕墻來說，鋁合金立柱（詞條“立柱”由行業大百科提供）間距在1000～1500之間，一般鋁材用量較適中，玻璃短邊設計為1200，出材率較高。對于點支承幕墻來說，玻璃長邊設計為3000，甚至3600，這樣吻合點式幕墻通透的效果，也有利于節省爪件。鋁板（詞條“鋁板”由行業大百科提供）短邊設計為1200成本較低，常見鋁卷寬度為1250、1550，短邊1500的板要比1200的板單價貴上一些，所以設計鋁板寬度時優先選擇接近1200的尺寸。石材短邊優先選擇600或800的尺寸，600的板單價最便宜，盡量不要選擇兩邊同時超過800的尺寸，這屬于超大板，單價很貴，石材的長邊不宜超過2000，因?yàn)橐话慊◢弾r荒料的尺寸為800×2200。
圖3 BZ創業大廈西立面幕墻大樣分格圖的局部
