一、引 言

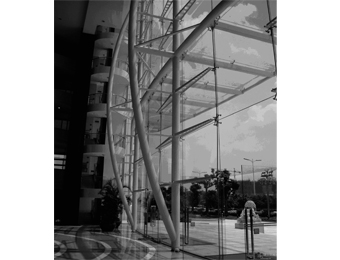

點支式
玻璃幕墻已成為當前建筑物外墻裝飾中的新潮流。由于其視覺通暢、結構新穎、傳力可靠，近幾年來，在各類
公共建筑中得到了廣泛的應用。從最初的作為建筑物點綴性的應用，已迅速發展為大面積應用。作為一種建筑風格和立面造型效果，迥然不同于傳統
鋁合金玻璃幕墻。
點支式玻璃幕墻應用于
高層建筑上，具有簡潔明快和體現現代理念的藝術效果。
二、工程概況
某工程建筑面積為24500㎡，共21層，其中地下1層。其立面中央部利用外挑式結構陽臺，設計成三幅不同層次、各自獨立、又相互疊襯的全外包式整體帶狀的點支式玻璃幕墻（
拉桿結構），由于其四周輔以
明框幕墻，使整個建筑物外立面新穎別致。
三、施 工
（一）工藝流程
測量
預埋件定位→
支承結構制作安裝→拉桿安裝→第一次拉桿調節定位→玻璃安裝→第二次拉桿調節定位→質量檢驗→
打膠→驗收。
．測量預
埋件定位：按設計軸線、
標高、分別測量樓面預埋件的位置，并予以調節糾偏，從而滿足幕墻支承結構、
地錨、拉桿架、
鋼爪定位的要求。定位工作的正確與否，直接影響點支式幕墻的施工質量。
2．支承結構的制作安裝：嚴格按照
鋼結構的制作及安裝規范和要求施工。
3．拉桿安裝：將拉桿與支承結構上的地錨或耳錨用拉桿予以連接，并適度地調節張拉。這里僅為第一次拉桿調節定位做準備。
4．第一次拉桿調節定位：將拉桿按設計要求進行
螺紋張拉調節，使各拉桿支承座調到預定位置。同時注意水平拉桿或支撐稈的水平度、垂直拉桿
垂直度及交叉拉桿的角度正確性。在符合要求的情況下將鎖頭進行螺紋鎖緊。同時安裝爪件，予以
固定。
5．玻璃安裝：將點式玻璃安裝在爪件上，同一層次的玻璃安裝上去后，進行水平、直線、
平面等三度的校正。
6．第二次拉桿調節定位：玻璃安裝完畢后，由于玻璃的自重，或多或少地對拉桿第一次定位的鎖頭鎖緊帶來一些松緊的變化。因此，必須進行拉桿的鎖緊檢查與緊固調節，即第二次拉桿調節定位，鎖頭螺紋調節時盡可能用扭力扳手鎖緊，以達到正確的扭力，過緊則損害拉桿，過松則影響幕墻。完成此工序后，才可以進行下一道工序。須指出的是，本工序僅作為微調而設。
7．質量控制：由于拉桿的二次調節定位，有必要在玻璃打膠之前再作一次全面的施工質量檢查，如：
玻璃面板的三度校正、各類
錨固件的
螺栓連接的
可靠性，尤其是有結構或鋼柱參與拉桿支承結構的，觀察其有無
變形，并作必要的記錄。
8．打膠：應選用具有較好
相容性的
耐候膠，打膠時應保持膠體密實、平整、順直。
9．驗收：組織各有關方進行驗收，并作好記錄。
四、質量控制要點
（一）經測量糾偏的預埋件及
錨固件，高差<2mm、平面位置差<3mm、軸向差
拉拔試驗。
（二）第二次拉桿調節定位，質量控制的要點是：1．使玻璃面在達到幕墻的水平、垂直、平面三度的基本要求的同時，保證拉桿的正確張拉力及一致性；2．鎖頭鎖緊后的有效性。
（三）材料的合格性。在點式幕墻中，作為結構材料尤需加強檢查，必要時進行強度的復查。這些結構材料有鋼支承結構件，如：鋼柱、錨固件、螺栓、不銹鋼拉桿、駁接件等。在檢查復驗時，同時逐根進行外觀檢查；螺紋連接時，尤其須注意螺紋的配合公差，這往往容易被忽視。
（四）玻璃與駁接頭安裝時，須預注入密封膠，再進行螺紋擰緊，以防雨水從孔中滲漏，并進行駁接頭緊固程度的檢查。
五、結束語
作為新生的點支式玻璃幕墻施工，目前尚無國家規范，僅有行業標準。本文介紹我們在實際施工中獲得的一些心得體會，供同行參考研究。【完】
