鋁的陽極氧化

　　在酸性電解液中，以鋁為陽極，經(jīng)過電解使鋁表面產(chǎn)生氧化膜的材料保護(hù)技術(shù)。鋁的陽極氧化有多種電解液，但基本上是以硫酸、鉻酸、乙二酸或硼酸為主要組分配制的。其中最常用的是硫酸基的。電源可采用直流、交流或交變直流的。電壓在 5～25伏間，溫度低于25℃。

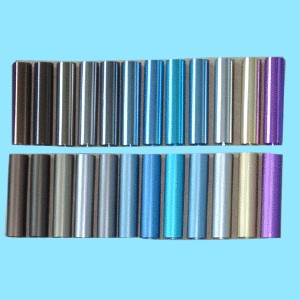

　　電解過程中，氧的陰離子與鋁作用產(chǎn)生氧化膜。這種膜初形成時還不夠細(xì)密，有一定的電阻，使電解液中的負(fù)氧離子仍能到達(dá)鋁表面繼續(xù)形成氧化膜。隨著膜厚度的增長，電阻變大，電解電流變小，而與電解液接觸的外層氧化膜同時發(fā)生化學(xué)溶解，在鋁表面形成氧化物的速度漸與化學(xué)溶解的速度平衡時，這一氧化膜便可達(dá)到這一電解參數(shù)下的最大厚度。鋁的陽極氧化膜的結(jié)構(gòu)與其他轉(zhuǎn)化膜有所不同,靠近基體金屬部分的是0.01～0.1微米的致密層，其上是許多空心六角柱體所構(gòu)成的蜂房狀層，總厚度為2～100微米不等。由各種電解液產(chǎn)生的陽極氧化膜色調(diào)不一，有的是整體著色的，多用于建筑工業(yè)，有的可以染料著色或利用水解和復(fù)分解的方法，使形成的顏料沉積在六角柱的空心部分，增加美感。最后還需要進(jìn)行封閉和烘干。有陽極氧化鋁膜的鋁材，抗蝕性有時優(yōu)于經(jīng)過鉻酸鹽處理的鋁材。這種鋁材除在建筑工業(yè)和日用五金產(chǎn)品方面廣泛使用外，也用于飛機(jī)、汽車、民用船舶。利用低溫、溶解力微弱的電解液和較高的電壓(100～150伏)，可形成工程用的硬質(zhì)陽極氧化膜，用于與纖維、紙張和橡膠接觸的機(jī)械零件和液壓元件。在普通陽極氧化鋁層的六角柱體空洞中填充聚四氟乙烯，可以獲得摩擦系數(shù)極低的零件。
