無機(jī)保溫砂漿

　　無機(jī)保溫砂漿 - 無機(jī)保溫砂漿簡介

　　無機(jī)保溫砂漿是一種用于建筑物內(nèi)外墻粉刷的新型保溫節(jié)能砂漿材料，以無機(jī)類的輕質(zhì)保溫顆粒作為輕骨料，加由膠凝材料、抗裂添加劑及其他填充料等組成的干粉砂漿。具有節(jié)能利廢、保溫隔熱、防火防凍、耐老化的優(yōu)異性能以及低廉的價格等特點(diǎn)，有著廣泛的市場需求

　　產(chǎn)品狀態(tài)：均勻灰色粉體。產(chǎn)品特點(diǎn)：1、精選進(jìn)口可再生分散膠粉、無機(jī)膠凝材料、優(yōu)質(zhì)骨科及具有保水、增加、畜變、抗裂等功能的助劑預(yù)混干拌而成。 2、對多種保溫材料均具有良好的粘結(jié)力。 3、良好的柔性、耐水性、耐候性。 4、現(xiàn)場直接加水調(diào)和使用，方便操作。 5、安全環(huán)保，符合產(chǎn)業(yè)政策。

　　施工方法

　　基層表面應(yīng)無粉塵和無油污及影響粘結(jié)性能的雜物.

　　熱天或基層干燥即可基層吸水量大時應(yīng)用水濕潤，使基層達(dá)到內(nèi)濕外干，表面無明水.

　　將保溫系統(tǒng)專用界面劑按照水灰比1：4攪拌均勻，批刮于基層上，并拉成鋸齒狀，厚度約為3mm，或用噴涂方法也可.

　　將JCTA-950無機(jī)保溫砂漿按照水灰比4：5.5攪拌成漿體，應(yīng)攪拌均勻，無粉團(tuán).

　　將無機(jī)保溫砂漿根據(jù)節(jié)能要求進(jìn)行粉抹，2cm以上需分次施工，2遍抹灰間隔應(yīng)在24小時以上，用噴涂方法也可以.

　　保溫砂漿施工完畢需養(yǎng)護(hù)3-5天(視氣溫而異).

　　保溫砂漿養(yǎng)護(hù)結(jié)束后，建議表面應(yīng)作防滲水處理(涂SB-1防滲劑二道).

　　第二道防滲劑施工完畢4小時即可進(jìn)行保溫砂漿保護(hù)層施工.

　　保溫砂漿表面先批一道JCTA-920A抹灰泥，同時濕鋪耐纖網(wǎng)格布，再批一道抹平(二道厚度應(yīng)≥3mm).

　　保護(hù)層施工完畢后，養(yǎng)護(hù)2-3天(視氣溫而異)即可進(jìn)行后序飾面層施工.

　　陽光潔士無機(jī)保溫砂漿-新型保溫隔熱材料!節(jié)能環(huán)保

　　將無機(jī)保溫砂漿、彈性膩?zhàn)?粗灰膩?zhàn)印⒓?xì)灰膩?zhàn)?與保溫涂料(含抗堿防水底漆)或與面磚和勾縫劑按照一定的方式復(fù)合在一起，設(shè)置于建筑物墻體表面，對建筑物起保溫隔熱、裝飾和保護(hù)作用的體系稱無機(jī)保溫隔熱系統(tǒng)。

　　與無機(jī)保溫隔熱系統(tǒng)相比，傳統(tǒng)的聚苯顆粒隔熱系統(tǒng)一般由三層組成：膩?zhàn)訉印⒌灼釋蛹懊嫫釋樱�它主要是由有機(jī)材料構(gòu)成，其缺點(diǎn)是保溫隔熱效果差，老化性能、親水性、抗壓及抗折強(qiáng)度等方面的性能也較差，達(dá)不到涂料工程及環(huán)保節(jié)能的要求。而苯板或擠塑板保溫隔熱效果雖然比較好，但相應(yīng)出現(xiàn)的一些問題也不可忽視，它的防火性能差，高層建筑保溫層的抗風(fēng)壓特別是抵抗負(fù)風(fēng)壓不安全;用于外粘苯板的膠和塑料脹釘是高分子材料，隨著時間的推移將老化變脆，因而耐久年限有限，因此歐洲及我國都規(guī)定了不低于25年使用壽命的規(guī)定;將來外保溫層的破壞將對社會造成很大的損失，增加了廢棄物流對環(huán)境的壓力;外粘苯板不滿足在建筑外墻上外貼釉面磚的需求，因萬一發(fā)生火災(zāi)或經(jīng)過20～30年，粘結(jié)膠和塑料膨脹釘?shù)搅耸褂媚晗迺r變硬、變脆，就會有釉面磚脫落的危險，因此在國標(biāo)及地方標(biāo)準(zhǔn)中都要求外粘苯板的外裝修是涂料。不僅如此,這種保溫系統(tǒng)施工質(zhì)量的控制難度較大，使用苯板及擠塑板時的膨脹釘會使墻體開裂和滲水，而現(xiàn)在的無機(jī)保溫砂漿保溫隔熱系統(tǒng)不僅能解決這個問題，而且在成本、施工、保溫節(jié)能、強(qiáng)度等方面還有更加突出的性能。

　　無機(jī)空心體：為中空的球體或不規(guī)則體，里面封閉不流動的空氣或氮?dú)猓�形成阻斷熱傳�?dǎo)的物質(zhì);

　　對流阻斷體：填充無機(jī)空心體之間的孔隙，防止其間的空氣出現(xiàn)對流，提高隔熱效果;

　　少量硅酸鹽：提高無機(jī)保溫砂漿層硬度;

　　無機(jī)粘結(jié)劑：改善無機(jī)保溫砂漿層和基層的粘結(jié)效果，提高無機(jī)保溫砂漿層本身的強(qiáng)度;

　　助 劑：改善無機(jī)保溫砂漿的貯存性能、施工性能、保水性能等。

　　無機(jī)保溫砂漿 - 無機(jī)保溫砂漿主要的技術(shù)特點(diǎn)

　　1、 無機(jī)保溫沙漿有極佳的溫度穩(wěn)定性和化學(xué)穩(wěn)定性： 無機(jī)保溫砂漿材料保溫系統(tǒng)系由純無機(jī)材料制成。耐酸堿、耐腐蝕、不開裂、不脫落、穩(wěn)定性高，不存在老化問題，與建筑墻體同壽命。

　　2、 施工簡便，綜合造價低： 無機(jī)保溫砂漿材料保溫系統(tǒng)可直接抹在毛坯墻上，其施工方法與水泥砂漿找平層相同。該產(chǎn)品使用的機(jī)械 ，工具簡單。施工便利，與其他保溫系統(tǒng)比較有明顯的施工期短、質(zhì)量容易控制的優(yōu)勢。

　　3、 適用范圍廣，阻止冷熱橋產(chǎn)生： 無機(jī)保溫砂漿材料保溫系統(tǒng)適用于各種墻體基層材質(zhì)，各種形狀復(fù)雜墻體的保溫。全封閉、無接縫、無空腔，沒有冷熱橋產(chǎn)生。并且不但做外墻外保溫還可以做外墻內(nèi)保溫，或者外墻內(nèi)外同時保溫，及屋頂?shù)谋�溫和地�(zé)岬母魺釋樱瑸楣?jié)能體系的設(shè)計(jì)提供一定的靈活性。

　　4、 綠色環(huán)保無公害： 無機(jī)保溫砂漿材料保溫系統(tǒng)無毒、無味、無放射性污染，對環(huán)境和人體無害，同時其大量推廣使用可以利用部分工業(yè)廢渣及低品級建筑材料，具有良好的綜合利用環(huán)境保護(hù)效益。

　　5、 強(qiáng)度高： 無機(jī)保溫砂漿材料保溫系統(tǒng)與基層粘結(jié)強(qiáng)度高，不產(chǎn)生裂紋及空鼓。這一點(diǎn)在國內(nèi)所有的保溫材料相比具有一定的技術(shù)優(yōu)勢。

　　6、 防火阻燃安全性好，用戶放心： 無機(jī)保溫砂漿材料保溫系統(tǒng)防火不燃燒。可廣泛用于密集型住宅、公共建筑、大型公共場所、易燃易爆場所、對防火要求嚴(yán)格場所。還可作為放火隔離帶施工，提高建筑防火標(biāo)準(zhǔn)。

　　7、 熱工性能好： 無機(jī)保溫砂漿材料保溫系統(tǒng)蓄熱性能遠(yuǎn)大于有機(jī)保溫材料，可用于南方的夏季隔熱。同時其導(dǎo)熱系數(shù)可以達(dá)到0.07 W/m.K以下，而且導(dǎo)熱性能可以方便地調(diào)整以配合力學(xué)強(qiáng)度的需要及實(shí)際使用功能的要求，可以在不同的場合使用，如地面，天花等場合。

　　8、 防霉效果好： 可以防止冷熱橋傳導(dǎo)，防止室內(nèi)結(jié)露后產(chǎn)生的霉斑。

　　9、經(jīng)濟(jì)性好

　　如果采用適當(dāng)配方的無機(jī)保溫砂漿材料保溫系統(tǒng)取代傳統(tǒng)的室內(nèi)外批蕩雙面施工，可以達(dá)到技術(shù)性能和經(jīng)濟(jì)性能的最優(yōu)化方案

　　玻化微珠無機(jī)保溫系統(tǒng)的主要技術(shù)特點(diǎn)

　　玻化微珠無機(jī)保溫系統(tǒng)以玻化微珠干混保溫砂漿為保溫層，在保溫層面層涂抹一層具有防水抗?jié)B、抗裂性能的抗裂砂漿，與保溫層復(fù)合形成一個集保溫隔熱、抗裂、防火、抗?jié)B于一體的完整體系。該系統(tǒng)不僅具有良好的保溫性能，同時具有優(yōu)異的隔熱、防火性能且能防蟲蟻噬蝕，屬新型建筑保溫材料，目前在國內(nèi)屬于推廣階段。新近推出的國家標(biāo)準(zhǔn)GB/T 20473-2006為無機(jī)保溫砂漿的推廣打開了新的空間。

　　輕骨料玻化微珠是一種無機(jī)物玻璃質(zhì)礦物材料，是由火山巖粉碎成礦砂，經(jīng)過特殊膨化燒法加工而成，產(chǎn)品呈不規(guī)則球狀體顆粒，內(nèi)部為空腔結(jié)構(gòu)，表面呈玻璃化封閉狀態(tài)，封閉度有一定變化，理化性能穩(wěn)定，具有質(zhì)輕、隔熱防火、耐高低溫、抗老化等優(yōu)良特性。可部分替代粉煤灰漂珠、玻璃漂珠、普通膨脹珍珠巖、聚苯顆粒等諸多傳統(tǒng)輕質(zhì)骨料在不同制品中的應(yīng)用，是一種環(huán)保型高性能無機(jī)輕質(zhì)絕熱材料。

　　無機(jī)保溫砂漿優(yōu)缺點(diǎn)：

　　系統(tǒng)優(yōu)點(diǎn)： 系統(tǒng)缺點(diǎn)：

　　無機(jī)保溫，A級不燃材料。 導(dǎo)熱系數(shù)比有機(jī)類材料略高。

　　無空腔結(jié)構(gòu)。強(qiáng)度高。 有一定吸水性。

　　透氣性能好，不結(jié)露。 厚度不易控制，受施工影響大。

　　抹灰成型，適用于異形墻面。

　　四川工程建設(shè)地方標(biāo)準(zhǔn)：DB51/T5061—2008《水泥基復(fù)合膨脹玻化微珠建筑保溫系統(tǒng)技術(shù)規(guī)程》

　　C—EVB外墻保溫系統(tǒng)和C—EVB外墻內(nèi)外

　　組合保溫系統(tǒng)中的外墻構(gòu)造部分的性能要求

　　膨脹玻化微珠輕質(zhì)砂漿

　　JG/T 283-2010

　　表1 保溫隔熱型膨脹玻化微珠輕質(zhì)砂漿性能指標(biāo)

　　項(xiàng) 目　　　　　　　　　　　　技 術(shù) 要 求

　　均勻性/%　　　　　　　　　　　　≤5

　　分層度/mm　　　　　　　　　　　≤20

　　干表觀密度/kg/m3　　　　　　　　≤300

　　導(dǎo)熱系數(shù)/W/(m·K)　　　　　　　≤0.070

　　蓄熱系數(shù)/W/(m2·K)　　　　　　　≥1.5

　　線性收縮率/%　　　　　　　　　　≤0.3

　　壓剪粘結(jié)強(qiáng)度/MPa

　　(與水泥砂漿塊)原強(qiáng)度　　　　　　≥0.050

　　耐水強(qiáng)度

　　抗拉強(qiáng)度/MPa　　　　　　　　　　≥0.10

　　抗壓強(qiáng)度/MPa　　　　　　　墻體用≥0.20，樓地面及屋面用≥0.30

　　軟化系數(shù)　　　　　　　　　　　　≥0.6

　　燃燒性能　　　　　　　　　　不低于GB 8624-2006 中A2級要求

　　或不低于GB 8624-1997 中A級要求

　　注：當(dāng)使用部位無耐水要求時，耐水壓剪粘結(jié)強(qiáng)度、軟化系數(shù)可不做要求。

　　5.3 抹灰型膨脹玻化微珠輕質(zhì)砂漿

　　抹灰型膨脹玻化微珠輕質(zhì)砂漿性能應(yīng)符合表2的規(guī)定。

　　表2 抹灰型膨脹玻化微珠輕質(zhì)砂漿性能指標(biāo)

　　項(xiàng) 目　　　　　　　　　技 術(shù) 要 求
　　均勻性/%　　　　　　　　　≤5
　　分層度/mm　　　　　　　　≤20
　　干表觀密度/kg/m3　　　　　≤600
　　導(dǎo)熱系數(shù)/W/(m·K)　　　　　≤0.15
　　線性收縮率/%　　　　　　　≤0.3
　　拉伸粘結(jié)強(qiáng)度/MPa
　　（與水泥砂漿塊）原強(qiáng)度　　≥0.2
　　耐水強(qiáng)度
　　抗拉強(qiáng)度/MPa　　　　　　　≥0.4
　　抗折強(qiáng)度/MPa　　　　　　　≥0.8
　　抗壓強(qiáng)度/MPa　　　　　　　≥2.5
　　軟化系數(shù)　　　　　　　　　　≥0.7
　　燃燒性能　　　　　不低于GB 8624-2006 中A2級要求
　　　　　　　　　　　或不低于GB 8624-1997 中A級要求
　　抗凍性　　　　　　質(zhì)量損失率不應(yīng)大于5%，抗壓強(qiáng)度損失率不應(yīng)大于20%。

　　注：當(dāng)使用部位無耐水要求時，耐水壓剪粘結(jié)強(qiáng)度、軟化系數(shù)、抗凍性可不做要求。

　　5.4 砌筑型膨脹玻化微珠輕質(zhì)砂漿

　　砌筑型膨脹玻化微珠輕質(zhì)砂漿性能應(yīng)符合表3的規(guī)定。

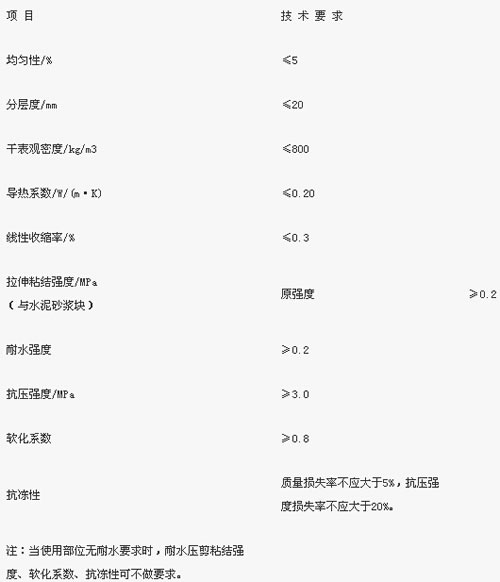

　　表3 砌筑型膨脹玻化微珠輕質(zhì)砂漿性能指標(biāo)
