概述

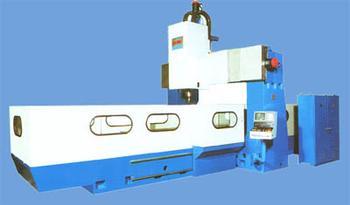

數控立式銑鏜床是一種大型單柱立式數控銑鏜床，主軸精度高，具有自動換刀、三坐標聯動及較寬的機床底座等特點。適用于加工各種箱體、模具、板類等復雜零件，可在一次裝夾后自動地連續完成銑、鏜、鉆、鉸、攻絲及二維三維曲面和斜面的精確加工，是理想的現代化加工設備。
總體布局及結構
數控立式銑鏜床布局合理、結構緊湊、剛性好;
主傳動采用西門子交流主軸電機，通過兩級變速，增大主軸轉速范圍，低轉速扭矩大，主軸軸承選用進口高精密度角接觸球軸承，在主軸軸承部分設有恒溫冷卻循環裝置。
坐標軸采用西門子交流伺服電機，經彈性聯軸節驅動滾珠絲杠實現進給無間隙傳動。機床導軌采用鑲鋼淬硬與貼塑導軌副，耐磨性好，摩擦系數小，移動平穩，低速無爬行。
數控系統選用德國西門子840D系統，內裝可編程序控制器，具有人-機對話、圖形顯示、自診斷等功能，監控及維修直觀方便。
技術參數
主軸直徑mm |
90 |
主軸錐孔 |
Morse 5 |
主軸轉速r/min |
20～1000 |
主電機功率kW |
6.5/8.0 |
主軸最大鉆孔直徑mm |
65 |
主軸最大鏜孔直徑mm |
240 |
平旋盤最大鏜孔直徑mm |
450 |
平旋盤轉速r/min |
10～200（14級） |
工作臺尺寸（長×寬）mm |
1000X800 |
工作臺最大承載kg |
2000 |
工作臺橫向行程（X）mm |
850mm |
主軸箱垂直行程（Y）mm |
755mm |
工作臺縱向行程（Z）mm |
1080（帶后立柱） |
主軸軸向行程（W）mm |
600 |
平旋盤滑塊行程（U）mm |
170 |
數顯坐標 |
X、Y |
