基本信息
以鋁或鋁合金制品為陽極，置于電解質(zhì)溶液中進行通電處理， 利用電解作用使其表面形成氧化鋁薄膜的過程, 稱為鋁及鋁合金的陽極氧化處理。經(jīng)過陽極氧化處理，鋁表面能生成幾個微米———幾百個微米的氧化膜。比起鋁合金的天然氧化膜，其耐蝕性、耐磨性和裝飾性都有明顯的改善和提高。
鋁陽極氧化的原理實質(zhì)上就是水電解的原理。當電流通過時, 將發(fā)生以下的反應(yīng)：
在陰極上, 按下列反應(yīng)放出 H2：2H + + 2e → H2
在陽極上, 4OH - 4e → 2H2O + O2, 析出的氧不僅是分子態(tài)的氧 (O2), 還包括原子氧(O), 以及離子氧(O-2), 通常在反應(yīng)中以分子氧表示。
作為陽極的鋁被其上析出的氧所氧化, 形成無水的Al2O3膜： 2AI + 3[O] = AI2O3 + 1675.7KJ 應(yīng)指出, 生成的氧并不是全部與鋁作用, 一部分以氣態(tài)的形式析出。
陽極氧化的種類陽極氧化早就在工業(yè)上得到廣泛應(yīng)用。冠以不同名稱的方法繁多, 歸納起來有以下幾種分類方 法：
按電流型式分有：直流電陽極氧化、交流電陽極氧化、以及可縮短達到要求厚度的生產(chǎn)時間，膜層既厚又均勻致密, 且抗蝕性顯著提高的脈沖電流陽極氧化。
按電解液分有：硫酸、草酸、鉻酸、混合酸和以有機磺酸溶液的自然著色陽極氧化。
按膜層性質(zhì)分有：普通膜、硬質(zhì)膜(厚膜)、瓷質(zhì)膜、光亮修飾層、半導(dǎo)體作用的阻擋層等陽極氧化。
直流電硫酸陽極氧化法的應(yīng)用最為普遍, 這是因為它具有適用于鋁及大部分鋁合金的陽極氧化處理；膜層較厚、硬而耐磨、封孔后可獲得更好的抗蝕性；膜層無色透明、吸附能力強極易著色；處理電壓較低,耗電少；處理過程不必改變電壓周期, 有利于連續(xù)生產(chǎn)和實踐操作自動化；硫酸對人身的危害較鉻酸小, 貨源廣, 價格低等優(yōu)點。
近十年來, 我國的建筑業(yè)逐步使用鋁門窗及其它裝飾鋁材, 它們的表面處理生產(chǎn)線都是采用這種方法。
陽極結(jié)構(gòu)
陽極氧化膜的結(jié)構(gòu) 陽極氧化膜由兩層組成, 外層稱為多孔層，較厚、疏松多孔、電阻低。 內(nèi)層稱為阻擋層(亦稱活性層)，較薄、致密、電阻高。 多孔的外層是在具有介電性質(zhì)的致密的內(nèi)層上成長起來的。總體而言，陽極氧化膜是六角柱體的列陣，每一個柱體都要一個充滿溶液的星型小孔，形似蜂窩狀結(jié)構(gòu)，孔壁的厚度孔隙直徑的兩倍。
(1) 阻擋層 阻擋層是由無水的AI2O3所組成, 薄而致密, 具有高的硬度和阻止電流通過的作用。(2) 多孔的外層氧化膜多孔的外層主要是由非晶型的AI2O3及少量 的r-AI2O3.H2O還含有電解液的陰離子。
氧化膜的孔徑在100nm~200nm之間，氧化膜厚度10微米左右，孔隙率20%左右，孔距300~500nm之間。氧化膜的截面圖表明氧化膜孔基本上是管狀結(jié)構(gòu)，氧化膜發(fā)生溶膜反應(yīng)基本上是在孔的底部發(fā)生的。而一般的硫酸直流陽極氧化膜的孔徑是20nm左右，如果是12微米的氧化膜，那是多深的細管狀結(jié)構(gòu)啊！假設(shè)這是一個直徑1m的井，那么它的井深將有600m深。
氧化膜的絕大部分優(yōu)良特性,如抗蝕、耐磨、吸附、絕緣等性能都是由多孔外層的厚度及孔隙率所決定的,然而這兩者卻與陽極氧化條件密切相關(guān), 因此可通過改變陽極化條件來獲得滿足不同使用要求的膜層。膜厚是陽極氧化制品一個很主要的性能指針, 其值的大小直接影響著膜層耐蝕、耐磨、絕緣及化學著色能力。在常規(guī)的陽極氧化過程中, 膜層隨著時間的增加而增厚。在逹到最大厚度之后, 則隨著處理時間的延長而逐漸變薄, 有些合金如AI-Mg、AI-Mg-Zn合金表現(xiàn)得特別明顯。因此, 氧化的時間一般控制在逹最大膜厚時間之內(nèi)。
2) 陽極氧化膜的性質(zhì)與應(yīng)用 陽極氧化膜具有較高的硬度和耐磨性、極強的附著能力、較強的吸附能力、良好的抗蝕性和電絕緣性及高的熱絕緣性。由于這些特異的性能, 使之在各方面都獲得了廣泛的應(yīng)用。
主要用途有：
（1）提高零件的耐磨、耐蝕性、耐氣候腐蝕。

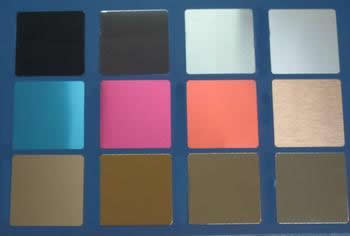

（2）氧化生成的透明膜，可以著色制成各種彩色膜。
（3）作為電容器介質(zhì)膜。
（4）提高與有機涂層的結(jié)合力。作涂裝底層。
（5）作電鍍、搪瓷的底層。
（6）正在開發(fā)的其它用途，太陽能吸收板、超高硬質(zhì)膜、干潤滑膜、觸媒膜、納米線、在多孔膜中沉積磁性合金作記憶元件。
封閉工藝
鋁氧化膜是多孔性膜，無論有沒有著色處理，在投入使用前都要進行封閉處理，這樣才能提高其耐蝕性和耐候性。處理的方法有三類，即高溫水化反應(yīng)封閉、無機鹽封閉和有機物封閉等。
（1）、高溫水封閉
這種方法是利用鋁氧化膜與水的水化反應(yīng)，將非晶質(zhì)膜變?yōu)樗辖Y(jié)晶膜：
水化反應(yīng)在常溫和高溫下都可以進行，但是在高溫下特別是在沸點時，所生成的水合結(jié)晶膜是非常穩(wěn)定的不可逆的結(jié)晶膜，因此，最常用的鋁氧化膜的封閉處理就是沸水法或蒸汽法處理。
（2）、無機鹽封閉
無機鹽法可以提高有機著色染料的牢度，因此在化學著色法中常用。
①醋酸鹽法
②硅酸鹽法
（3）、有機封閉法
這是對鋁氧化膜進行浸油、浸漆或進行涂裝等，由于成本較高并且增加了工藝流程，因此不大采用，較多的還是用前述的兩類方法，并且以第一種高溫水合法為主流。
犧牲陽極
鋁合金犧牲陽極適用于海水介質(zhì)中的船舶、機械設(shè)備、海洋工程和海港 設(shè)施以及海泥中管道、電纜等設(shè)施金屬防腐蝕的陰極保護。
