產(chǎn)品說明

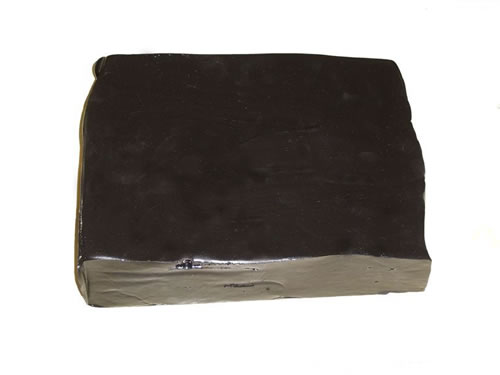

丁基熱熔密封膠是以丁基橡膠為基料，添加適量補強劑和增粘劑煉制而成。該產(chǎn)品具有優(yōu)異的抗紫外光老化、極低的水蒸氣透過率和對玻璃與金屬有良好的粘接強度等特點。已大量用于中空玻璃的內(nèi)道密封，其技術(shù)性能居國內(nèi)先進。
典型用途
用于中空玻璃的內(nèi)道密封。
產(chǎn)品特點
產(chǎn)品優(yōu)點
易施工，具有持久的密封性；色澤光亮。 具有優(yōu)異的抗紫外光老化、極低的水蒸氣透過率和對玻璃與金屬有良好的粘接強度等特點。
技術(shù)指標(biāo)
項目 指標(biāo) 密度,ｇ/cm? 1.12±0.05 針入度 1/10mm 25℃ 30～50 130℃ 230～330 剪切強度，Mpa ≥ 0.10 紫外線照射發(fā)霧性 無霧 水蒸氣透過率，g/㎡?d ≤ 1.1 熱失重, % ≤ 0.5
產(chǎn)品規(guī)格
20Kg/箱，每柱5Kg，直徑180mm； 18Kg/箱，每柱4.5Kg，直徑160mm。
使用方法
將鋁隔條清潔干凈備用。 將丁基熱熔密封膠放入擠出機缸內(nèi)預(yù)熱到130-140℃，溫控器保持恒溫后，打出膠條檢查均勻不斷線時，將膠條涂抹到鋁隔條槽上，稍放涼后與干凈的玻璃壓合成中空玻璃半成品，待涂完外道密封膠并固化后即為中空玻璃成品。 用進口快速打膠機生產(chǎn)時，應(yīng)將膠筒溫度調(diào)高10-15℃，并將擠出壓力從150Mpa調(diào)到170-200Mpa，打出膠條才均勻。
注意事項
取用丁基熱熔密封膠時手要清潔干凈，膠的表面不要沾入灰塵、油污和溶劑（如丙酮、汽油等） 打膠時可戴不掉毛的手套，進行涂抹操作。接觸熱膠時小心燙傷，接觸膠的手套應(yīng)干凈無毛邊或其它易粘在膠上的污染物。丁基熱熔密封膠打膠時要控制在160℃以下，嚴禁在170℃以上打膠，以免膠老化分解。
另，本品應(yīng)儲存在陰涼干燥處，避免日曬、雨淋、遠離熱源及火源；請勿重壓；儲存期為二年。本品可按一般化工產(chǎn)品運輸。
