均熱爐

　　脫模后的熱鋼錠或冷鋼錠垂直放在爐坑中，上加爐蓋，將鋼錠加熱至軋制溫度的工業爐。
　　在初軋前把鋼錠加熱或保溫一定時間，通過熱擴散使鋼錠內部溫度均勻而適于金屬塑性加工用的坑式爐。爐膛為長方體形，鋼錠在爐內豎放。通常由幾個爐坑組成一組,共用一套控制系統。多數使用氣體燃料加熱,也可用重油。
　　均熱爐是周期性工作的，其溫度制度和供熱制度隨時間變化。均熱爐主要用于均熱脫模后的熱鋼錠，也可加熱冷鋼錠。在充分利用鋼錠潛熱的情況下，單位熱耗可為(0.05～0.07)×106千卡/噸。
　　按結構特點
　　均熱爐可分為蓄熱式、換熱式（有中心供熱的、四角供熱的和上部雙側或單側供熱的）和電均熱爐（見冶金爐）。
　　蓄熱式均熱爐 爐坑兩端有蓄熱室，預熱空氣和煤氣，缺點是來回換向、溫度不均勻，影響加熱質量；特別是爐坑長度受溫度差容許范圍的限制，不能適應大鋼錠、大軋機的要求。
　　換熱式均熱爐 中心供熱換熱式均熱爐，爐坑內鋼錠靠墻放置，燒嘴在爐底中央，火焰垂直向上。在爐坑兩側有換熱器，預熱空氣。缺點是底部中心燒嘴及其圍墻占用爐底面積，并易受鋼錠碰撞和爐渣浸蝕；陶質空氣換熱器漏風嚴重。中國從60年代將許多這種均熱爐改為上部四角供熱的換熱式均熱爐，消除了中心燒嘴所帶來的缺點，但結構較為復雜。

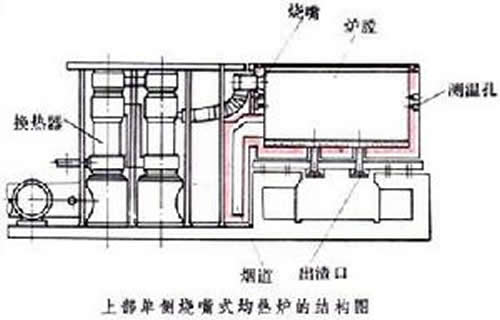

　　上部單側供熱的換熱式均熱爐，燒嘴在長方形爐坑一個端墻上,火焰呈U形，煙氣由供熱端燒嘴下面的排煙口排出,進入換熱器。優點是單位主跨間的生產率高,可縮短運錠距離，適合于初軋機大型化的要求，是60年代以來國際上新建均熱爐的主要爐型，中國新建的均熱爐多為這種爐型。主要問題是較難保持沿爐坑長度上的溫度均勻性，采用火焰長度和射程可調的燒嘴是解決這一問題的有效措施。

　　電均熱爐 電熱體為填充有焦炭的碳化硅槽。爐內的金屬氧化率不超過0.2～0.3％ (其他均熱爐約為1％)；如果使用保護氣氛（加入少量煤氣或重油），還可達到無氧化和無脫碳加熱，用來加熱某些特殊鋼錠。
　　車間設置需求

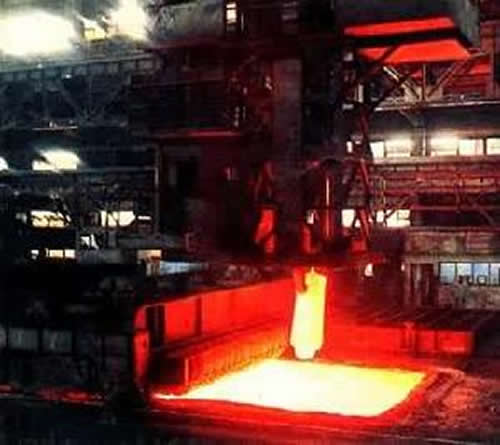

　　鋼錠初軋前的加熱與均熱設備的設計。軋鋼車間均熱爐的爐膛為坑式，也稱為坑式均熱爐，其上部為活動爐蓋，幾個爐坑為一組，用鉗式吊車從爐坑上口裝出料。爐型多以供熱方式劃分，目前已趨于定型。各國廣泛采用上部單側燒嘴均熱爐，50～60年代建造的爐底中心燒嘴式及其改進型(四角燒嘴式)也在使用。由
于連鑄技術的發展，自70年代中期以來，很少再新建初軋機和這種坑式均熱爐。80年代出現薄板坯連鑄連軋技術，厚50～60mm，長40～60m的薄板連鑄坯在很長的輥底式均熱爐內均熱，這種均熱爐可容納2～3塊連鑄坯。
　　坑式均熱爐設計的主要內容包括選定爐坑容量與尺寸、計算爐子產量與組數、確定均熱爐車間布置以及節能措施等。
　　爐坑容量與尺寸爐坑容量一般與煉鋼鋼水罐的容量相匹配，以方便鋼號管理。爐坑尺寸按不同鋼錠在坑內布置圖綜合選定，鋼錠間距要考慮鋼錠受熱均勻及吊車夾鉗裝取的要求。
　　爐子產量與組數根據加熱的鋼種，錠型尺寸和重量及其在年軋制量中所占的比例、熱錠率及熱錠溫度，計算單坑年燒鋼次數和年產量。爐子年有效工作時間除以平均燒鋼周期為年燒鋼次數。普通鋼廠的均熱爐年燒鋼次數約1100～1500次，特殊鋼廠的為700～900次。年燒鋼次數乘以爐單坑平均裝入量為單坑年產量。
從爐子結構及布置考慮常以2～4個爐坑為一組，根據車間的年產量及單坑年產量計算爐子組數，取整數并預留1～2組。均熱爐車間布置均熱爐車間與主軋線的平面布置主要有T字形(垂直)和一字形(平行)兩種。
　　除外部條件要求外，主要考慮出爐鋼錠至初軋機的運送時間應滿足軋制節奏的要求。
　　主要節能措施均熱爐的能耗一般用噸錠熱耗(GJ／t)計算。影響噸錠熱耗的主要因素是熱錠率及熱錠溫度、爐子余熱回收率及生產調度管理。較好的初軋廠均熱爐熱錠率為90％以上，熱錠平均溫度為880～900℃，助燃空氣預熱溫度為500～600℃，噸錠熱耗為0．71～0．92GJ／t。近年內采用鋼錠液芯加熱技術(即鋼
錠尚未完全凝固就進入爐內加熱)、計算機控制等節能技術，均熱爐噸錠能耗可降至0．2～0．6GJ／t。
