东北无码熟妇人妻AV在线,国产在线一区二区不卡,伊人影院在线观看不卡,精品久久久久一区二区国产,一本大道东京热无码中字,手机在线观看的av网址,亚洲中文字幕无码专区,日韩AV中文无码影院

      ×關(guān)閉

      ×關(guān)閉

      精彩詞條

      水玻璃

      補(bǔ)充:0  瀏覽:11497  發(fā)布時(shí)間:2012-9-17

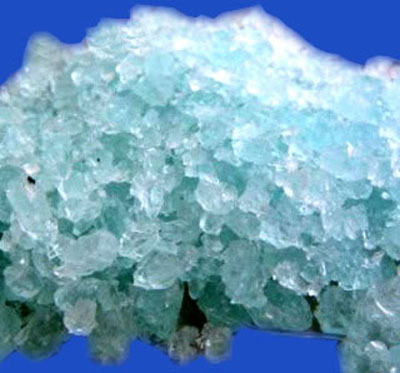

          俗稱泡花堿,是一種水溶性硅酸鹽,其水溶液為水玻璃。其化學(xué)式為R2O·n SiO2,式中R2O為堿金屬氧化物,n為二氧化硅與堿金屬氧化物摩爾數(shù)的比值,稱為水玻璃的模數(shù)。建筑上常用的水玻璃是硅酸鈉(Na2O·n SiO2)的水溶液。
          基本性呢過(guò)
          粘結(jié)力強(qiáng)、強(qiáng)度較高,耐酸性、耐熱性好,耐堿性和耐水性差。
          化學(xué)式
          Na2SiO3·9H2O
          相對(duì)分子質(zhì)量
          284.20
          性狀
          無(wú)色正交雙錐結(jié)晶或白色至灰白色塊狀物或粉末。能風(fēng)化。在100℃時(shí)失去6分子結(jié)晶水。易溶于水,溶于稀氫氧化鈉溶液,不溶于乙醇和酸。熔點(diǎn)40~ 48℃。低毒,半數(shù)致死量(大鼠,經(jīng)口)1280mg/kg(無(wú)結(jié)晶水)
          儲(chǔ)存
          密封陰涼干燥保存。
          用途
          分析試劑。防火劑。黏合劑。
          水玻璃的用途
          A、涂刷材料表面,提高其抗風(fēng)化能力 以密度為1.35g/cm3的水玻璃浸漬或涂刷黏土磚、水泥混凝土、硅酸鹽混凝土、石材等多孔材料,可提高材料的密實(shí)度、強(qiáng)度、抗?jié)B性、抗凍性及耐水性等。
          B、加固土 將水玻璃和氯化鈣溶液交替壓注到土中,生成的硅酸凝膠在潮濕環(huán)境下,因吸收土中水分處于膨脹狀態(tài),使土固結(jié)。
          C、配制速凝防水劑。
          D、修補(bǔ)磚墻裂縫 將水玻璃、粒化高爐礦渣粉、砂及氟硅酸鈉按適當(dāng)比例拌合后,直接壓入磚墻裂縫,可起到粘結(jié)和補(bǔ)強(qiáng)作用。
          分類介紹
          1.硅酸鈉分兩種,一種為偏硅酸鈉,化學(xué)式Na2SiO3,式量122.00。另一種為正硅酸鈉(原硅酸鈉),化學(xué)式Na4SiO4,相對(duì)分子質(zhì)量184.04。2.正硅酸鈉是無(wú)色晶體,熔點(diǎn)1291K(1088℃),不多見(jiàn)。水玻璃溶液因水解而呈堿性(比純堿稍強(qiáng))。因系弱酸鹽所以遇鹽酸,硫酸、硝酸、二氧化碳都能析出硅酸。保存時(shí)應(yīng)密切防止二氧化碳進(jìn)入,并應(yīng)使用橡膠塞以防粘住磨口玻璃塞。工業(yè)上常用純堿與石英共熔制取Na2CO3+SiO2→Na2SiO3+CO2↑,制品常因含亞鐵鹽而帶淺藍(lán)綠色。用為無(wú)機(jī)粘接制劑(可與滑石粉等混合共用),肥皂填充劑,調(diào)制耐酸混凝土,加入顏料后可做外墻的涂料,灌入古建筑基礎(chǔ)土壤中使土壤堅(jiān)固以防倒塌。
          3.偏硅酸鈉是普通泡化堿與燒堿水熱反應(yīng)而制得的低分子晶體,商品有無(wú)水、五水和九水合物,其中九水合物只有我國(guó)市場(chǎng)上存在,是在上世紀(jì)80年代急需偏硅酸鈉而倉(cāng)促開(kāi)發(fā)的技術(shù)含量較低的應(yīng)急產(chǎn)品,因其熔點(diǎn)只有42℃,貯存時(shí)很容易變?yōu)橐后w或膏狀,正逐步被淘汰,但由于一些用戶習(xí)慣和一些領(lǐng)域?qū)Y(jié)晶水不是很在意,九水偏硅酸鈉還是有一定市場(chǎng)。
          生產(chǎn)方法
          硅酸鈉的生產(chǎn)方法分干法(固相法)和濕法(液相法)兩種。
          1.干法生產(chǎn) 是將石英砂和純堿按一定比例混合后在反射爐中加熱到1400 ℃左右,生成熔融狀硅酸鈉;
          2.濕法生產(chǎn)以石英巖粉和燒堿為原料,在高壓蒸鍋內(nèi),0.6—1.0 Mpa蒸汽下反應(yīng),直接生成液體水玻璃。微硅粉可代替石英礦生產(chǎn)出模數(shù)為4的硅酸鈉。
          物化性質(zhì)
          分子式
          Na2O·mSiO2
          分子量:122.054
          CAS NO.:1344-09-8
          石英砂和堿的配合比例即SiO2和Na2O的摩爾比決定著硅酸鈉的模數(shù)M,模數(shù)即顯示硅酸鈉的組成,模數(shù)是硅酸鈉的重要參數(shù),一般在1.5-3.5之間。模數(shù)越大,固體硅酸鈉越難溶于水,n為1時(shí)常溫水即能溶解,n加大時(shí)需熱水才能溶解, n大于3時(shí)需4個(gè)大氣壓以上的蒸汽才能溶解。硅酸鈉模數(shù)越大,氧化硅含量越多,硅酸鈉粘度增大,易于分解硬化,粘結(jié)力增大,因此不同模數(shù)的硅酸鈉有著不同的用處。廣泛應(yīng)用于普通鑄造、精密鑄造、造紙、陶瓷、粘土、選礦、高嶺土、洗滌等眾多領(lǐng)域。
          硅酸鈉變質(zhì)原理
          Na2SiO3+CO2+H2O=H2SiO3↓+Na2CO3
          技術(shù)指標(biāo)
          硅酸鈉水溶液的技術(shù)指標(biāo)
          用途
          水玻璃的用途非常廣泛,幾乎遍及國(guó)民經(jīng)濟(jì)的各個(gè)部門。在化工系統(tǒng)被用來(lái)制造硅膠、白炭黑、沸石分子篩、五水偏硅酸鈉、硅溶膠、層硅及速溶粉狀硅酸鈉、硅酸鉀鈉等各種硅酸鹽類產(chǎn)品,是硅化合物的基本原料。在經(jīng)濟(jì)發(fā)達(dá)國(guó)家,以硅酸鈉為原料的深加工系列產(chǎn)品已發(fā)展到50余種,有些已應(yīng)用于高、精、尖科技領(lǐng)域;在輕工業(yè)中是洗衣粉、肥皂等洗滌劑中不可缺少的原料,也是水質(zhì)軟化劑、助沉劑;在紡織工業(yè)中用于助染、漂白和漿紗;在機(jī)械行業(yè)中廣泛用于鑄造、砂輪制造和金屬防腐劑等;在建筑行業(yè)中用于制造快干水泥、耐酸水泥防水油、土壤固化劑、耐火材料等;在農(nóng)業(yè)方面可制造硅素肥料;另外用作石油催化裂化的硅鋁催化劑、肥皂的填料、瓦楞紙的膠粘劑、實(shí)驗(yàn)室坩堝等耐高溫材料、金屬防腐劑、水軟化劑、洗滌劑助劑、耐火材料和陶瓷原料、紡織品的漂、染和漿料、礦山選礦、防水、堵漏、木材防火、食品防腐以及制膠粘劑等……。分述如下:
          1.提高抗風(fēng)化能力
          水玻璃溶液涂刷或浸漬材料后,能滲入縫隙和孔隙中,固化的硅凝膠能堵塞毛細(xì)孔通道,提高材料的密度和強(qiáng)度,從而提高材料的抗風(fēng)化能力。但水玻璃不得用來(lái)涂刷或浸漬石膏制品。因?yàn)樗Ac石膏反應(yīng)生成硫酸鈉(Na2SO4),在制品孔隙內(nèi)結(jié)晶膨脹,導(dǎo)致石膏制品開(kāi)裂破壞。
          2.加固土壤
          將水玻璃與氯化鈣溶液交替注入土壤中,兩種溶液迅速反應(yīng)生成硅膠和硅酸鈣凝膠,起到膠結(jié)和填充孔隙的作用,使土壤的強(qiáng)度和承載能力提高。常用于粉土、砂土和填土的地基加固,稱為雙液注漿。
          3.配制速凝防水劑
          水玻璃可與多種礬配制成速凝防水劑,用于堵漏、填縫等局部搶修。這種多礬防水劑的凝結(jié)速度很快,一般為幾分鐘,其中四礬防水劑不超過(guò)1min,故工地上使用時(shí)必須做到即配即用。
          多礬防水劑常用膽礬(硫酸銅, )、紅礬(重鉻酸鉀,K2Cr2O7)、明(也稱白礬,硫酸鋁鉀)、紫礬等四種礬。
          4.配制耐酸膠凝
          耐酸膠凝是用水玻璃和耐酸粉料(常用石英粉)配制而成。與耐酸砂漿和混凝土一樣,主要用于有耐酸要求的工程。如硫酸池等。
          5.配制耐熱砂漿
          水玻璃膠凝主要用于耐火材料的砌筑和修補(bǔ)。水玻璃耐熱砂漿和混凝土主要用于高爐基礎(chǔ)和其他有耐熱要求的結(jié)構(gòu)部位。
          6.防腐工程應(yīng)用
          改性水玻璃耐酸泥是耐酸腐蝕重要材料,主要特性是耐酸、耐溫、密實(shí)抗?jié)B、價(jià)格低廉、使用方便。可拌和成耐酸膠泥、耐酸沙漿和耐酸混凝土,適用于化工、冶金、電力、煤炭、紡織等部門各種結(jié)構(gòu)的防腐蝕工程,是紡酸建筑結(jié)構(gòu)貯酸池、耐酸地坪、以及耐酸表面砌筑的理想材料。
          7.黏結(jié)劑
          五十年代水玻璃吹二氧化碳工藝廣泛應(yīng)用,該工藝水玻璃加入量高、潰散性差,舊砂不能回用,浪費(fèi)硅砂資源,大量外排固體廢棄物,破壞生態(tài)環(huán)境,生產(chǎn)鑄件質(zhì)量粗糙,使其面臨被淘汰。
          酯硬化新型水玻璃自硬砂1999年問(wèn)世,水玻璃加入量1.8-3.0%,強(qiáng)度高、潰散性好、舊砂可再生回用,回用率80-90%,可使用時(shí)間可調(diào),可用于機(jī)械化造型生產(chǎn)線,也可用于單件小批量生產(chǎn)。可生產(chǎn)幾公斤至幾百噸的各種鑄件,現(xiàn)已在鐵路車輛、冶金機(jī)械、重型機(jī)械、礦山機(jī)械、通用機(jī)械廠幾十家企業(yè)推廣應(yīng)用。
          新型水玻璃被稱為符合可持續(xù)發(fā)展的綠色環(huán)保型鑄造黏結(jié)劑。
          主要特點(diǎn)
          1.粘結(jié)力和強(qiáng)度較高
          水玻璃硬化后的主要成分為硅凝膠和固體,比表面積大,因而具有較高的粘結(jié)力。但水玻璃自身質(zhì)量、配合料性能及施工養(yǎng)護(hù)對(duì)強(qiáng)度有顯著影響。
          2.耐酸性好
          可以抵抗除氫氟酸(HF)、熱磷酸和高級(jí)脂肪酸以外的幾乎所有無(wú)機(jī)和有機(jī)酸。
          3.耐熱性好
          硬化后形成的二氧化硅網(wǎng)狀骨架,在高溫下強(qiáng)度下降很小,當(dāng)采用耐熱耐火骨料配制水玻璃砂漿和混凝土?xí)r,耐熱度可達(dá)1000℃。因此水玻璃混凝土的耐熱度,也可以理解為主要取決于骨料的耐熱度。
          4.耐堿性和耐水性差
          因和混合后易均溶于堿,故水玻璃不能在堿性環(huán)境中使用。同樣由于 、NaF、Na2CO3均溶于水而不耐水,但可采用中等濃度的酸對(duì)已硬化水玻璃進(jìn)行酸洗處理,提高耐水性。
          水玻璃基本知識(shí)
          常用的水玻璃分為鈉水玻璃和鉀水玻璃兩類,俗稱泡花堿。鈉水玻璃為硅酸鈉水溶液,分子式為Na2O·mSiO2。鉀水玻璃為硅酸鉀水溶液,分子式為K2O·mSiO2 。土木工程中主要使用鈉水玻璃。當(dāng)工程技術(shù)要求較高時(shí)也可采用鉀水玻璃。優(yōu)質(zhì)純凈的水玻璃為無(wú)色透明的粘稠液體,溶于水。當(dāng)含有雜質(zhì)時(shí)呈淡黃色或青灰色。
          鈉水玻璃分子式中的m稱為水玻璃的模數(shù),代表Na2O和SiO2的摩爾比,是非常重要的參數(shù)。m值越大,水玻璃的粘度越高,但水中的溶解能力下降。當(dāng)m大于3.0時(shí),只能溶于熱水中,給使用帶來(lái)麻煩。m值越小,水玻璃的粘度越低,越易溶于水。土木工程中常用模數(shù)m為2.6~2.8,既易溶于水又有較高的強(qiáng)度。
          我國(guó)生產(chǎn)的水玻璃模數(shù)一般在2.4~3.3之間。水玻璃在水溶液中的含量(或稱濃度)常用密度或者波美度表示。土木工程中常用水玻璃的密度一般為1.36~1.50g/cm3,相當(dāng)于波美度38.4~48.3 。密度越大,水玻璃含量越高,粘度越大。
          水玻璃通常采用石英粉(SiO2)加上純堿(Na2CO3),在1300~1400℃的高溫下煅燒生成液體硅酸鈉 ,從爐出料口流出、制塊或水淬成顆粒。再在高溫或高溫高壓水中溶解,制得溶液狀水玻璃產(chǎn)品。
          水玻璃的凝結(jié)固化
          水玻璃在空氣中的凝結(jié)固化與石灰的凝結(jié)固化非常相似,主要通過(guò)碳化和脫水結(jié)晶固結(jié)兩個(gè)過(guò)程來(lái)實(shí)現(xiàn)。
          隨著碳化反應(yīng)的進(jìn)行,硅膠含量增加,接著自由水分蒸發(fā)和硅膠脫水成固體而凝結(jié)硬化,其特點(diǎn)是:
          1.速度慢。由于空氣中CO2濃度低,故碳化反應(yīng)及整個(gè)凝結(jié)固化過(guò)程十分緩慢。
          2.體積收縮。
          3.強(qiáng)度低。
          為加速水玻璃的凝結(jié)固化速度和提高強(qiáng)度,水玻璃使用時(shí)一般要求加入固化劑氟硅酸鈉,分子式為Na2SiF6。
          氟硅酸鈉的摻量一般為12%~15%。摻量少,凝結(jié)固化慢,且強(qiáng)度低;摻量太多,則凝結(jié)硬化過(guò)快,不便施工操作,而且硬化后的早期強(qiáng)度雖高,但后期強(qiáng)度明顯降低。因此,使用時(shí)應(yīng)嚴(yán)格控制固化劑摻量,并根據(jù)氣溫、濕度、水玻璃的模數(shù)、密度在上述范圍內(nèi)適當(dāng)調(diào)整。即:氣溫高、模數(shù)大、密度小時(shí)選下限,反之亦然。

      其他補(bǔ)充

      我來(lái)補(bǔ)充: 回答即可得分。若被選為最佳答案,您可獲得更多獎(jiǎng)勵(lì)分。 馬上登錄 沒(méi)帳號(hào)?馬上注冊(cè)

        注冊(cè)登錄后回答,贏取積分!

      點(diǎn)擊刷新驗(yàn)證碼


      4734 詞條
        NOBODY發(fā)布的更多詞條
        相關(guān)詞條
      主站蜘蛛池模板: 久久国产乱子精品免费女| 国产亚洲青春草在线视频| 叙永县| 亚洲av伊人久久综合性色| 在线成人看片免费播放视频| 国产精品成人无码久久久久久 | 69国产成人综合久久精| 91免费国产高清在线| Jizz国产一区二区| 国产日韩一区二区精品| 凌云县| 高唐县| 富宁县| 湾仔区| 久久精品国产亚洲一级二级| 中文字幕一区二区三区网址| 国产一区二区黑丝美女| 亚洲综合一区二区三区蜜臀av| 少妇av免费在线播放| 国产国拍亚洲精品福利| 亚洲免费观看一区二区三区| 最新欧美一级视频| 中文字幕少妇人妻视频| 亚洲中文久久久久无码| 极品诱惑一区二区三区| 永和县| 在线观看黄片在线播放视频| 日韩精品夜色二区91久久久| 浮梁县| 特级毛片全部免费播放a一级| 国产精品专区一区二区av免费看 | 久久一区二区三区不卡| 美女黑丝床上啪啪啪国产| 69搡老女人老妇女老熟妇| 91精品人妻一区二区三区蜜臀| 亚洲第一区无码专区| 精品一区二区三区中文字幕在线| 蜜臀av国内精品久久久人妻| 久久青青草原国产精品最新片| 久久er这里都是精品23| 国内自拍偷拍亚洲天堂|
