超聲波清洗機

　　人們所聽到的聲音是頻率20-20000Hz的聲波信號，高于20000Hz的聲波稱之為超聲波，聲波的傳遞依照正弦曲線縱向傳播，即一層強一層弱，依次傳遞，當弱的聲波信號作用于液體中時，會對液體產生一定的負壓，即液體體積增加，液體中分子空隙加大，形成許許多多微小的氣泡，而當強的聲波信號作用于液體時，則會對液體產生一定的正壓，即液體體積被壓縮減小，液體中形成的微小氣泡被壓碎。
經研究證明：超聲波作用于液體中時，液體中每個氣泡的破裂瞬間會產生能量極大的沖擊波，相當于瞬間產生幾百度的高溫和高達上千個大氣壓，這種現象被稱之為“空化作用”，超聲波清洗正是用液體中氣泡破裂所產生的沖擊波來達到清洗和沖刷工件內外表面的作用。

　　超聲波在液體中傳播，使液體與清洗槽在超聲波頻率下一起振動，液體與清洗槽振動時有自己固有頻率，這種振動頻率是聲波頻率，所以人們就聽到嗡嗡聲。
　　超聲波是一種振動頻率高于聲波的機械波，由換能晶片在電壓的激勵下發生振動產生的，它具有頻率高、波長短、繞射現象小，特別是方向性好、能夠成為射線而定向傳播等特點。超聲波對液體、固體的穿透本領很大，尤其是在陽光不透明的固體中，它可穿透幾十米的深度。超聲波碰到雜質或分界面會產生顯著反射形成反射成回波，碰到活動物體能產生多普勒效應。因此超聲波檢測廣泛應用在工業、國防、生物醫學等方面。
概述

　　超聲波清洗機采用超聲波清洗的原理，可以達到物件全面潔凈的清洗效果，特別對深孔，盲孔，凹凸槽清洗是最理想的設備，不影響任何物件的材質及精度。同時在生化、物理、化學、醫學、科研及大專院校的實驗中可作提取、脫氣、混勻、細胞粉碎、納米分解之用。
超聲波清洗工作原理

　　超聲波清洗機的工作原理是怎樣的呢？下面就為大家介紹下其工作的主要環節和步驟，超聲波清洗機如何工作的原理及知識。超聲波清洗機原理主要是將換能器，將功率超聲頻源的聲能，并且要轉換成機械振動，通過清洗槽壁使之將槽子中的清洗液輻射到超聲波。由于受到輻射的超聲波，使之槽內液體中的微氣泡能夠在聲波的作用下從而保持振動。當聲壓或者聲強受到壓力到達一定程度時候，氣泡就會迅速膨脹，然后又突然閉合。在這段過程中，氣泡閉合的瞬間產生沖擊波，使氣泡周圍產生1012-1013pa的壓力及局調溫，這種超聲波空化所產生的巨大壓力能破壞不溶性污物而使他們分化于溶液中，蒸汽型空化對污垢的直接反復沖擊。

　　一方面破壞污物與清洗件表面的吸附，另一方面能引起污物層的疲勞破壞而被駁離，氣體型氣泡的振動對固體表面進行擦洗，污層一旦有縫可鉆，氣泡立即“鉆入”振動使污層脫落，由于空化作用，兩種液體在界面迅速分散而乳化，當固體粒子被油污裹著而粘附在清洗件表面時，油被乳化、固體粒子自行脫落，超聲在清洗液中傳播時會產生正負交變的聲壓，形成射流，沖擊清洗件，同時由于非線性效應會產生聲流和微聲流，而超聲空化在固體和液體界面會產生高速的微射流，所有這些作用，能夠破壞污物，除去或削弱邊界污層，增加攪拌、擴散作用，加速可溶性污物的溶解，強化化學清洗劑的清洗作用。由此可見，凡是液體能浸到且聲場存在的地方都有清洗作用，其特點適用于表面形狀非常復雜的零件的清洗。尤其是采用這一技術后，可減少化學溶劑的用量，從而大大降低環境污染。
結構

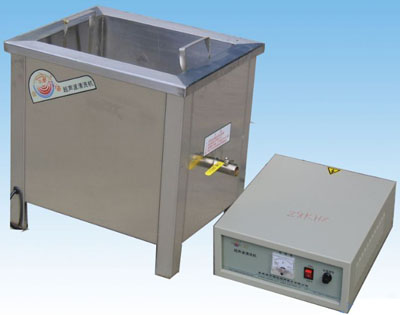

　　超聲波清洗機由超聲波換能器、超聲波清洗槽和超聲波發生器部分構成。超聲波清洗機槽用堅固彈性好、耐腐蝕的優質不銹鋼制成，底部安裝有超聲波換能器振子；超聲波發生器產生高頻高壓，通過電纜聯結線傳導給換能器，換能器與振動板一起產生高頻共振，從而使超聲波清洗機清洗槽中的溶劑受超聲波作用對污垢進行洗凈。
超聲波清洗工作過程
　　超聲波清洗是利用超聲波在液體中的空化作用、加速度作用及直進流作用對液體和污物直接、間接的作用，使污物層被分散、乳化、剝離而達到清洗目的。目前所用的超聲波清洗機中，空化作用和直進流作用應用得更多。

1.空化作用
　　空化作用就是超聲波以每秒兩萬次以上的壓縮力和減壓力交互性的高頻變換方式向液體進行透射。在減壓力作用時，液體中產生真空核群泡的現象，在壓縮力作用時，真空核群泡受壓力壓碎時產生強大的沖擊力，由此剝離被清洗物表面的污垢，從而達到精密洗凈目的。
　　在超聲波清洗過程中，肉眼能看見的泡并不是真空核群泡，而是空氣氣泡，它對空化作用產生抑制作用降低清洗效率。只有液體中的空氣氣泡被完全脫走，空化作用的真空核群泡才能達到最佳效果。

2.直進流作用
　　超聲波在液體中沿聲的傳播方向產生流動的現象稱為直進流。聲波強度在0.5W/cm2時，肉眼能看到直進流，垂直于振動面產生流動，流速約為10cm/s。通過此直進流使被清洗物表面的微油污垢被攪拌，污垢表面的清洗液也產生對流，溶解污物的溶解液與新液混合，使溶解速度加快，對污物的搬運起著很大的作用。
3.加速度作用
　　液體粒子推動產生的加速度。對于頻率較高的超聲波清洗機，空化作用就很不顯著了，這時的清洗主要靠液體粒子超聲作用下的加速度撞擊粒子對污物進行超精密清洗。
