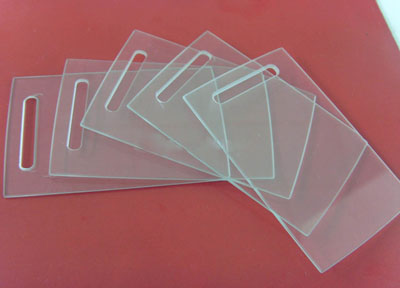

化學強化玻璃基本簡介：
根據(jù)相關(guān)機構(gòu)分析，預計在2010年至2013年間，智能手機和平板電腦的年均銷售量將分別增長40%和90%。而絕大部分此類設(shè)備都將采用觸摸屏面板，這就需要使用一種堅硬的防護材料來保護設(shè)備表面。實踐證明，玻璃經(jīng)過特殊的表面處理后，硬度可以較大幅度提高，在不影響觸摸屏手感的同時，提高玻璃的防劃傷，抗沖擊等能力，從而提高了智能手機或平板電腦屏幕的使用壽命。

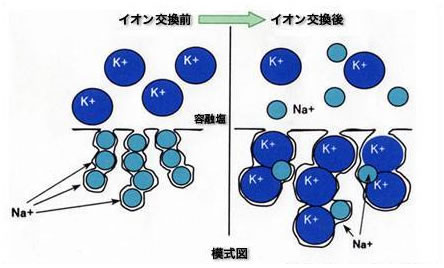

化學強化原理：
1.化學鋼化玻璃主要以3mm厚度以下的玻璃為主，采用高純度的硝酸鉀溶液及搭配的催化劑混合加熱至攝氏420度左右，玻璃結(jié)構(gòu)表面的鉀離子和鈉離子進行離子交換而形成強化層。
2.由于鉀鈉離子交換速度較慢，要使玻璃具有大的應力值和符合使用要求的應力層厚度，交換時間需要4小時—10小時不等。
3.化學鋼化玻璃的壓應力層深度一般是5um~25um不等，但美國康寧公司的大猩猩玻璃及日本AGC公司的龍跡玻璃可以將應力層提高到50um。抗彎曲強度可以達到600-800mpa
化學強化玻璃主要適用范圍：
小規(guī)格、小尺寸、結(jié)構(gòu)復雜的玻璃化學鋼化。
化學強化的主要設(shè)備：
預熱爐、熔鹽爐、冷卻爐等電路控制系統(tǒng)構(gòu)成。
化學強化玻璃的工藝流程：
白片成品—QC檢驗—清洗處理—化學強化---保溫冷卻—清洗干燥—包裝。
化學強化玻璃的強度主要測試方法：
a、玻璃的抗彎曲強度(CL) b、玻璃的抗沖擊強度(CT) c、玻璃的壓應力層深度（DOL)
方法1、用鋼球?qū)ΣＡнM行抗沖擊強度測試——落球破碎性測試
方法2、靜壓測試法。用頂針在玻璃中心位置進行遞增 加壓，直至玻璃破碎瞬間的壓力值大小。
方法3、壓應力層深度測試法---用壓應力測試儀對玻璃表面進行定量測定，計算出玻璃表面的壓力層深度。
