耐熱玻璃

　　耐熱玻璃

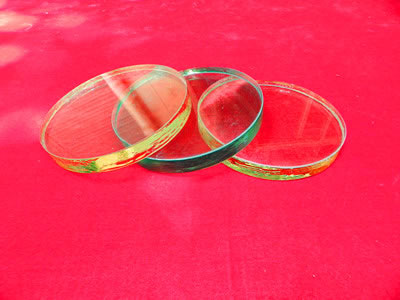

　　耐熱玻璃(Heat-resistant glass)是指含有耐熱性強(qiáng)的硼酸、硅酸成分，能夠承受急劇溫差變化的玻璃。熱膨脹系數(shù)(因溫度提高導(dǎo)致玻璃體膨脹的比率)比較小，在急劇溫度變化下也不易破碎。具有低膨脹、抗熱震、耐高溫、耐腐蝕、強(qiáng)度高等一系列優(yōu)良性能。其原料價(jià)格比普通玻璃高，制造費(fèi)用也較高，因此耐熱玻璃的銷售價(jià)比普通玻璃、鋼化玻璃高。耐熱玻璃材質(zhì)使用安全系數(shù)高，決不會(huì)發(fā)生類似鋼化玻璃的自爆現(xiàn)象；熱膨脹系數(shù)小，耐急劇溫度變化范圍大（≥120℃）、耐熱最高達(dá)400℃。耐熱玻璃多用于器皿、奶瓶、實(shí)驗(yàn)用燒杯等。
　　耐熱玻璃制造過程
　　①原料: 以硅砂、硼酸等為主，以固定比例加以調(diào)配。 　　
　　②溶解: 在1600度以上的溶解爐中溶解。 　　
　　③成形: 在合適成形的溫度下，將玻璃水倒入在成形機(jī)的模型里成形。 　　
　　④火拋光(Fire Polishing): 為了便于對(duì)表面進(jìn)行打磨拋光，在成形過程中接觸上下模型的部位用氧氣爐來(lái)進(jìn)行火拋光處理。 　　
　　⑤緩冷: 去掉成形中產(chǎn)生的應(yīng)力，放在緩冷爐里用固定的時(shí)間保持高溫后，慢慢冷卻。 　　
　　⑥不良檢驗(yàn): 確認(rèn)產(chǎn)品是否符合規(guī)格條件。 　　
　　⑦包裝及發(fā)貨: 把通過檢驗(yàn)的產(chǎn)品按照消費(fèi)者的要求進(jìn)行包裝和配送
　　耐熱玻璃與鋼化玻璃的制造工藝區(qū)別
　　鋼化玻璃和耐熱玻璃制造過程區(qū)別 　　
　　鋼化玻璃是將一般玻璃加熱到約630度后，經(jīng)過強(qiáng)風(fēng)使其快速冷卻而制成。 經(jīng)過這些過程，鋼化玻璃具有比一般玻璃高出三倍的物理強(qiáng)度，熱沖擊度也同時(shí)變強(qiáng)了。在這些過程中，玻璃表面形成了預(yù)應(yīng)力,同時(shí)在玻璃內(nèi)部也凝縮了能量。不過在鋼化處理過程中，由于玻璃內(nèi)部形成預(yù)應(yīng)力并且凝縮能量，所以在破損或自爆時(shí)，其凝縮的能量會(huì)釋放出來(lái)，形成碎片飛散，同時(shí)產(chǎn)生爆炸聲。受到較強(qiáng)機(jī)械性沖擊、表面裂痕、熱沖擊等外部因素易使鋼化玻璃破損，而玻璃內(nèi)部含有的雜質(zhì)、氣泡以及硫化鎳也會(huì)使鋼化玻璃破損。鋼化玻璃破損的原因多種多樣，有些自爆現(xiàn)象常常令人防不勝防。
　　耐熱玻璃的用途
　　①高溫(烤箱、熱水消毒等)使用 　　
　　耐熱玻璃微波爐是基本，400℃烤箱也可安全使用。可以進(jìn)行熱水消毒，也可用于冰箱冷藏、洗碗機(jī)、微波爐、烤箱等多種用途。 　　
　　②醫(yī)用安瓿使用 　　
　　耐熱玻璃具有化學(xué)上穩(wěn)定的結(jié)構(gòu)、優(yōu)秀的耐浸出性，不會(huì)浸出有害物質(zhì)，多用于醫(yī)用安瓿、實(shí)驗(yàn)用燒杯。 　　
　　③保鮮盒用使用 　　
　　耐熱玻璃在急劇溫差變化下可安全使用。從冰箱儲(chǔ)存到烹飪?cè)俚綌[上餐桌，輕松搞定。
　　為什么耐熱玻璃很安全
　　目前在市場(chǎng)上銷售的玻璃產(chǎn)品表面看差不多，不過材質(zhì)上卻有著很大的不同。 　　
　　1）無(wú)自爆 　　
　　與鋼化玻璃不同，耐熱玻璃不會(huì)在沒受到外部沖擊的情況下，出現(xiàn)爆炸的現(xiàn)象。鋼化玻璃自爆的原因如下。 　　
　　①含有硫化鎳(NiS) 　　
　　一般玻璃制作過程中，通常都會(huì)混入硫化鎳(NiS)這樣的雜質(zhì)。在玻璃的制造過程中，為了去除其中的空氣、燃料或是氣泡，通常會(huì)加入清凈劑，而硫(S)就存在于這種清凈劑中，而鎳(Ni)通常存在于玻璃原料或制造過程中使用的金屬機(jī)器中。兩者相遇就會(huì)形成硫化鎳，這就是玻璃內(nèi)部的雜志。
　　鋼化玻璃內(nèi)存在的硫化鎳處于不穩(wěn)定的狀態(tài)，會(huì)有發(fā)生問題的可能性。鋼化玻璃在制作過程中必須通過急冷的鋼化處理，這些鋼化處理會(huì)使得硫化鎳處于不穩(wěn)定的狀態(tài)。相反，普通玻璃或耐熱玻璃包含硫化鎳，卻可以保持穩(wěn)定的狀態(tài)。 　　
　　硫化鎳雜質(zhì)是極少的，根本不可能被發(fā)現(xiàn)。但包含硫化鎳雜志的鋼化玻璃上市后，隨著時(shí)間的流逝，會(huì)因?yàn)橹車�環(huán)境和溫度變化而會(huì)慢慢地膨脹起來(lái)。這種現(xiàn)象會(huì)打破玻璃內(nèi)部存在的許多應(yīng)力之間的均衡，玻璃表面就可能裂開，從而形成自曝現(xiàn)象。 　　
　　②鋼化處理的不均一 　　
　　鋼化玻璃本來(lái)主要用于工業(yè)，不過目前它也被用在家用器皿上。工業(yè)用鋼化板玻璃有固定的大小和形狀，可以做均一的鋼化處理。而鋼化玻璃器皿因結(jié)構(gòu)更復(fù)雜，而不能做到均一的鋼化處理。鋼化處理不完整的部分就無(wú)法保證耐熱性。所以一般把鋼化玻璃從高溫轉(zhuǎn)移到低溫時(shí)，耐熱性不足的部分就會(huì)因?yàn)闊o(wú)法忍受急劇的溫度差異而爆炸。通過干涉條紋測(cè)定實(shí)驗(yàn)，可以發(fā)現(xiàn)鋼化處理不均一的現(xiàn)象。一般來(lái)說(shuō)，鋼化玻璃的干涉條紋越明顯，各種顏色越分散，則表明鋼化處理越不均一。 　　
　　[鋼化玻璃和耐熱玻璃的鋼化應(yīng)力實(shí)驗(yàn)-干涉條紋測(cè)定實(shí)驗(yàn)] 　　
　　鋼化玻璃器皿因?yàn)楸绕桨宀Ａв兄�更�?fù)雜的結(jié)構(gòu)，不能做到均一的鋼化處理，所以鋼化玻璃整體的應(yīng)力并不均一。耐熱玻璃是通過緩冷過程生產(chǎn)的，在玻璃上不存在應(yīng)力。鋼化玻璃通過應(yīng)力來(lái)耐受熱沖擊，所以若玻璃應(yīng)力不均一，一旦有一點(diǎn)點(diǎn)裂痕、碰撞或急劇溫度變化，就很容易破裂 。
　　2)無(wú)飛散 　　
　　鋼化玻璃破裂時(shí)會(huì)爆裂、飛散，而耐熱玻璃不會(huì)。鋼化玻璃在鋼化處理過程中，玻璃內(nèi)部形成預(yù)應(yīng)力并且凝縮能量，所以在破損或自爆時(shí)，其凝縮的能量會(huì)釋放出來(lái)，形成碎片飛散，同時(shí)產(chǎn)生爆炸聲。 　　
　　隨著鋼化玻璃器皿事故發(fā)生的增加，2008年7月“綠色消費(fèi)者連帶”發(fā)布消費(fèi)者警告關(guān)于鋼化玻璃器皿使用，2009年9月韓國(guó)消費(fèi)者院發(fā)表了關(guān)于玻璃器皿類安全事態(tài)調(diào)查。 鋼化玻璃危害事故不僅發(fā)生在韓國(guó)，其他國(guó)家也頻頻發(fā)生問題。在美國(guó)，《消費(fèi)者報(bào)告》欄目就向CPSC(美國(guó)消費(fèi)者安全委員會(huì))舉報(bào)的152宗鋼化玻璃事件開展了鋼化玻璃危險(xiǎn)性的實(shí)驗(yàn)，2011年1月和10月份分別進(jìn)行了深層采訪。由于自爆事故并不是每一次都造成傷害，所以很多案例并沒有被舉報(bào)，實(shí)際發(fā)生的自爆事故會(huì)多出很多。
