幕墻防火封堵，相關應用標準你選對了嗎？

　　在上一期文章中，白云化工專家組給大家介紹了幕墻防火封堵。幕墻防火封堵關系到建筑的消防安全，而消防安全不僅是建筑安全的重要組成部分，更關系到人民的生命和財產安全。幕墻防火封堵有怎樣的要求?防火封堵材料應滿足什么標準?怎么正確合理的選擇防火膠產品?帶著這些問題，本期文章中，白云化工專家組著重介紹幕墻防火封堵和防火封堵材料相關標準規范，讓您更進一步了解防火封堵的要求，正確選擇符合要求的防火膠產品。

　　防火膠應用(2)：防火相關標準介紹

　　1、幕墻防火的相關標準規范

　　2014年8月27日，住房和城鄉建設部第517號公告發布了國家標準GB50016-2014 《建筑設計防火規范》，并已于2015年5月1日實施。國家標準GB50016-2014中第6.2.6條明確要求“幕墻與每層樓板、隔墻處的縫隙應采用防火封堵材料封堵”。

　　JGJ102-2003《玻璃幕墻工程技術規范》中4.4.6條規定“玻璃幕墻的防火設計應符合現行國家標準《建筑設計防火規范》GB50016的規定;高層建筑玻璃幕墻的防火設計尚應符合現行國家標準《高層民用建筑設計防火規范》GB50045的有關規定”。由于新版《建筑設計防火規范》GB50016-2014已整合了《高層民用建筑設計防火規范》GB50045-95，GB50016-2014頒布實施后，GB50045-95宣布廢止。因此，玻璃幕墻、高層建筑玻璃幕墻應符合現行標準GB50016-2014。

　　JGJ 102-2003中還規定了玻璃幕墻防火封堵的位置，第4.4.7條要求“玻璃幕墻與其周邊防火分隔構件間的縫隙、與樓板或隔墻外沿間的縫隙、與實體墻面洞口邊緣間的縫隙等，應進行防火封堵設計”。規范中對防火封堵的功能要求也進行了規定，其中第4.4.8條要求“玻璃幕墻的防火封堵構造系統，在正常使用條件下，應具有伸縮變形能力、密封性和耐久性;在遇火狀態下，應在規定的耐火時限內，不發生開裂和脫落，保持相對的穩定性。”

　　JGJ 102-2003還對防火封堵的具體做法進行了規定，其中第4.4.11條要求：“玻璃幕墻與各層樓板、隔墻外沿間的縫隙，當采用巖棉或礦棉封堵時。其厚度不應小于100 mm，并應填充密實;樓層問水平防煙帶的巖棉或礦棉宜采用厚度不小于1.5 mm的鍍鋅鋼板承托;承托板與主體結構、幕墻結構及承托板之間的縫隙宜填充防火密封材料。”

　　因防火封堵構造系統應考慮到具有伸縮變形能力、密封性和耐久性，因此，通常的做法承托板與主體結構、幕墻結構及承托板之間的縫隙填充的防火密封材料采用的是防火密封膠。

　　2、防火封堵材料標準

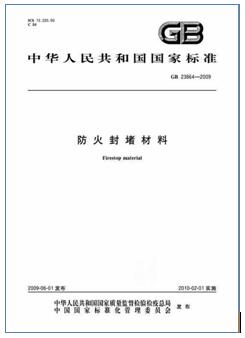

　　現防火封堵材料標準采用國家標準GB23864-2009《防火封堵材料》，該標準是強制性國家標準，是在原GA-161《防火封堵材料的性能和試驗方法》的基礎上，參考?xì)W盟標準EN1366《防火封堵材料試驗方法》制定的。該標準適用于建筑物、構筑物以及各類設施中的各種貫穿孔洞、構造縫隙所使得的防火封堵材料或防火封堵組件。防火封堵材料包括柔性有機堵料、無機堵料、阻火包、阻火模塊、防火封堵板材、泡沫封堵材料、縫隙封堵材料、防火密封膠和阻火包帶。該標準將防火封堵材料按用途分為：孔洞用防火封堵材料、縫隙用防火封堵材料、塑料管道用防火封堵材料。按此分類，幕墻所用防火密封膠屬縫隙用防火封堵材料類。防火密封膠是防火封堵材料其中的一類產品，因此，應符合GB23864-2009《防火封堵材料》。

　　標準中對防火密封膠燃燒性能、耐火性能和理化性能提出規定，介紹如下：

　　2.1 燃燒性能

　　燃燒性能不低于GB/T2408-2008規定的HB級。

　　2.2 耐火性能

　　耐火性能以試件的極限耐火時間表示防火封堵材料的耐火性能，耐火性能按耐火時間分為1h、2h、3h, 最高級別為耐火時間3h。

　　耐火極限的判定要同時滿足耐火完整性和隔熱性要求的判定準則，當試驗中出現完整性喪失或失去隔熱性任何一項時，即表明該防火封堵材料的完整性或隔熱性已達到極限狀態，所記錄的時間即為該防火封堵材料的完整性喪失或失去隔熱性的極限耐火時間。其中完整性喪失的特征是在試件背火面出現點燃棉墊和有連續10s的火焰穿出的現象;隔熱性喪失的特征有以下三項：在試件背火面出現被檢試樣背火面任何一點溫升達到180℃，任何貫穿物背火端距封堵材料25mm處的表面溫升到180℃，背火面框架表面任何一點溫升到180℃。

　　耐火性能試驗裝置采用耐火試驗爐，耐火試驗爐符合GB/T9978.1標準要求。

　　耐火試驗爐有爐內溫度測試熱電偶裝置，升溫曲線須符合GB/T9978.1標準要求。

　　試件背火面溫度測量，采用熱電偶測量背火面溫度，數量不少于6支，具體的安裝位置也做出了相應規定。

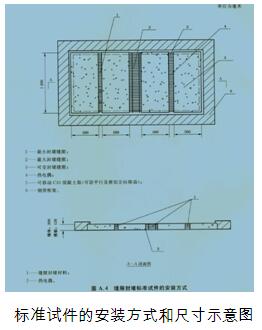

　　該標準對試件制作做出相應要求，幕墻所用防火密封膠屬縫隙用防火封堵材料，按要求制作縫隙用防火封堵材料試件。縫隙用防火封堵材料試件包含混凝土框架、固定支架及結構縫隙用防火封堵材料等部分，試件包括與防火封堵材料性能相適應的最大和最小兩種固定縫隙寬度，最大和最小兩種縫隙寬度可由委托方確定，試件結構及相關尺寸見下圖。

　　2.3 理化性能

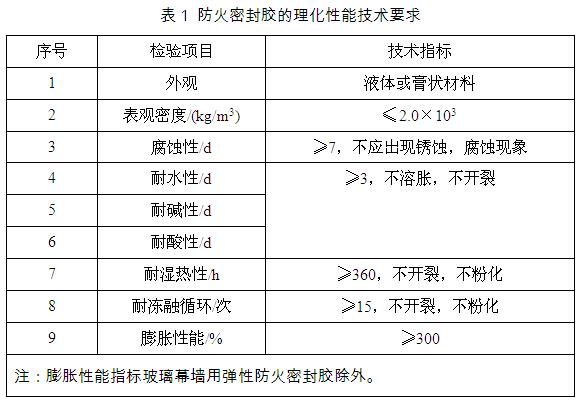

　　標準對防火密封膠在理化性能方面提出了要求，具體技術指標見表1。

　　3、 “防火”與“阻燃”的差別

　　目前，行業內接觸較多的是阻燃密封膠，阻燃密封膠一般采用國家標準GB/T 24267-2009《建筑用阻燃密封膠》，GB/T 24267-2009在燃燒性能的測定上參照了GB/T 2408-2008《塑料燃燒性能的測定 水平法和垂直法》，GB/T 24267-2009要求阻燃性能應符合FV0級。GB2408-2008標準對阻燃性能的判據主要是考察試件的有焰燃燒時間和無焰燃燒時間。試驗方法大致步驟為按標準要求采用噴燈分別兩次對試樣施加火焰10s±0.5s，記錄兩次施加火焰后的余焰燃燒時間t­1、t2和第2次施加火焰后的余輝時間 t3，主要考察的指標是t­1+t2，t­2+t3的時間，以此判定材料所處的阻燃級別。

　　因此，我們可理解為GB/T 24267-2009中燃燒性能的測定采用GB2408-2008標準主要是對材料在施加火焰后本身難燃性能的判定劃分， GB/T 24267-2009標準中也明確了用于防火封堵工程時還應符合GB23864標準要求。

　　GB23864-2009針對防火密封膠主要是考察防火分隔構件之間與或防火分隔構件與其他構件之間縫隙的密封與封堵，采用防火封堵材料后是否能保存結構整體的耐火性能;其重點考察的指標是試件在規定的耐火試驗爐中耐火時間1h、2h、3h后的耐火隔熱性和耐火完整性，最高級別為耐火時間3h。

　　防火密封膠和阻燃密封膠遵照的標準不同，兩者是有較大差別的。阻燃密封膠側重于材料本身的難燃性，而防火密封膠必須按GB23864要求，側重在應用中是否能保存結構整體的耐火性能，GB23864中耐火時間測試屬中型試驗，更接近于火災發生時的實際情況。

　　結語：

　　通過以上分享，我們可以了解到，幕墻層間應進行防火封堵，防火封堵所用的防火密封膠，應符合GB23864-2009《防火封堵材料》要求。GB23864-2009標準中耐火性能按耐火時間分為1h、2h、3h，最高級別為耐火時間3h。在實際應用中防火密封膠在整個建筑幕墻中用量不大，但卻可能影響到幕墻防火封堵構造系統整體防火性能，在此建議用戶選用高性能的產品，即符合GB23864-2009最高級別耐火時間3h的防火膠產品。在下一期分享中，白云化工專家組將給大家介紹白云化工符合GB23864-2009最高級別耐火時間3h的防火膠產品：DJ-A3-SS607防火密封膠，敬請關注!
