百科添加型材圖有兩種方法:
1:在門窗或幕墻系統中的【結構計算】菜單下選擇——進入圖形環境——CADPM——圖形管理——型材圖——增加——選擇已有圖形
如果在已經有現成型材圖的情況下,可以選擇已有圖形,首先將型材截面拷貝到軟件安裝目錄下的cad_dwg/txgl_xc/xc1里,這里邊有7個子文件夾,拷到任何一個文件夾里都可,然后回到軟件里按上面的步驟(如圖1),再選擇圖形對應的圖庫(如圖2)如果型材圖是直接放到XC1文件夾里,這里可以不用選擇圖庫,系統默認圖庫為XC1。再選擇【增加】,在彈出為的界面中選擇【選擇已有圖形】(如圖3),找到對應的型材圖文件即可將型材圖添加到圖庫中,可以批量增加到庫中備用。

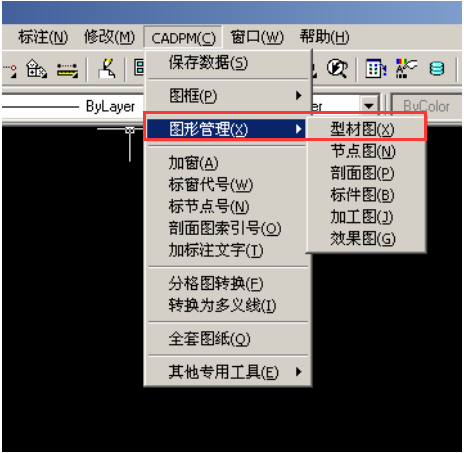

圖1

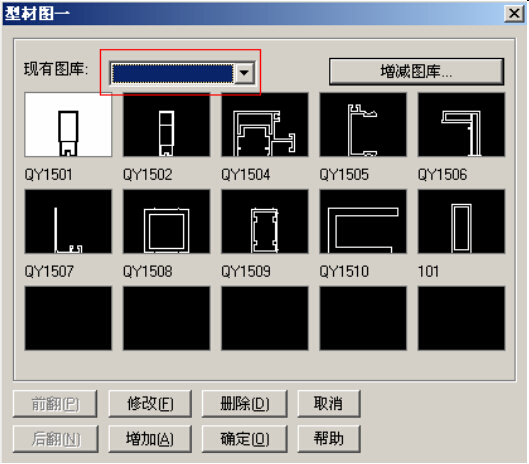

圖2

圖3
1:在門窗或幕墻系統中的【結構計算】菜單下選擇——進入圖形環境——CADPM——圖形管理——型材圖——增加——增添新圖形

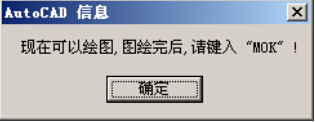

在沒有現成型材圖的情況下,則需要手動繪制,直接在軟件里進入到添加界面,選擇【增添新圖形】,鍵入型材圖文件名(如圖4),回車后開始繪制圖形,完成后鍵放[MOK]保存圖形(如圖5),屆時圖形添加完畢。

圖4

圖5
注意:圖形繪制完成后,必須將其分解(炸開),同時再運行【CADPM】專用菜單下的【其他專用工具】中的【圖形封閉性檢查】功能對圖形的重線和封閉性進行檢測。早期的軟件版本【重線檢查】和【封閉性檢】查功能是分開的,新版本中兩個功能合并了,只需利用后者即可完成重線和封閉性兩項功能的檢查,特別是現成圖形添加的,基本都存在重線問題,利用軟件檢測系統會自動將多余的重線清除,未封閉處會以紅色線條提示,這兩個功能非常重要,重線會導致慣性錯誤,封閉性則會影響型材的周長結果,一旦型材圖不正確,慣性矩自然會計算錯誤,最后直接導致計算書結果不滿足要求。
回答時間:2015-10-14
