硅酮結(jié)構(gòu)密封膠施工質(zhì)量如何控制？

　　建筑硅酮結(jié)構(gòu)膠主要用于玻璃與鋁副框的結(jié)構(gòu)粘接，需要長期承受風(fēng)壓、玻璃自重和溫差變形引起的內(nèi)應(yīng)力等。硅酮結(jié)構(gòu)密封膠關(guān)系到幕墻安全應(yīng)用，選用質(zhì)量好的結(jié)構(gòu)密封膠是保證幕墻質(zhì)量和安全的前提，除此之外，還需要做好施工和施工過程的質(zhì)量控制。那么我們?nèi)绾慰刂剖┕べ|(zhì)量呢?白云在線專家將給大家詳細介紹。

　　建筑硅酮結(jié)構(gòu)密封膠施工質(zhì)量控制有四個試驗：蝴蝶試驗、拉斷時間測試、工廠剝離粘接性試驗、割膠試驗。這期白云在線文章給大家介紹前面兩個試驗：

　　一、蝴蝶試驗(針對雙組分結(jié)構(gòu)膠)

　　試驗?zāi)康模?/strong>雙組分結(jié)構(gòu)膠使用過程中，雙組分打膠機每次開機在打膠前必須做蝴蝶試驗，檢查雙組份結(jié)構(gòu)膠A/B組分(主劑及催化劑)是否混合均勻。

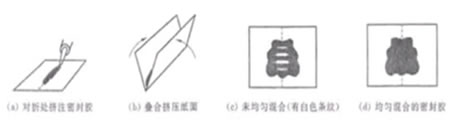

　　試驗方法：

　　1. 將打膠機打出的混合好的膠擠到紙中間5-10克，折合紙將膠壓平。

　　2. 打開紙檢查膠樣，混合均勻的膠應(yīng)無異色條紋，如果膠出現(xiàn)異色條紋，則表明混膠不均勻，應(yīng)查找原因，問題解決后才能使用。

　　試驗意義：

　　蝴蝶試驗可以監(jiān)控雙組分結(jié)構(gòu)膠使用過程中的混合情況。蝴蝶試驗中如發(fā)現(xiàn)有異色條紋，混合不均勻，我們應(yīng)該立即停止施工，檢查原因。雙組分結(jié)構(gòu)膠如混合不均勻，其固化后強度下降，甚至出現(xiàn)局部粘手、不固化、不粘結(jié)的情況，嚴(yán)重時會影響到幕墻安全。混膠不均勻多數(shù)是因為雙組分打膠機器故障所導(dǎo)致。

　　二、拉斷時間測試(針對雙組分結(jié)構(gòu)膠)

　　試驗?zāi)康模?/strong>雙組份結(jié)構(gòu)膠已充分混合均勻(經(jīng)蝴蝶測試確認)，下一步即可進行拉斷時間測試，每天注膠時應(yīng)進行拉斷時間測試。拉斷時間測試目的是檢驗主劑A組份與固化劑B組份的混合比例，同時可提供膠的工作時間及膠內(nèi)部深度固化時間的參考。

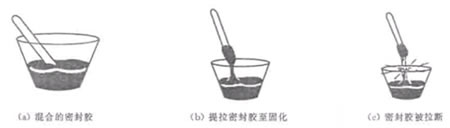

　　試驗方法：

　　1. 在燒杯或其它容器中注入適量的混合均勻的密封膠;

　　2. 將一條小圓棒浸入一部分到膠料中，并從膠料混合時開始計時;

　　3. 每隔5分鐘，將小圓棒從膠料中抽出，并觀察膠料拉起部分是否發(fā)生突然斷裂;

　　4. 如果未發(fā)生斷裂，重復(fù)步驟3)，直到膠料發(fā)生突然斷裂，記錄從開始計時到拉斷時所需的時間(即拉斷時間);

　　5. 白云牌雙組分結(jié)構(gòu)膠產(chǎn)品在溫度23-25℃，相對濕度50-60%條件下，A組分與B組分在正常體積比9:1-11:1的范圍內(nèi)，拉斷時間為20-60分鐘;

　　6. 如果拉斷時間異常，請立即停止施工，查找影響因素,確認對結(jié)構(gòu)膠的質(zhì)量是否有影響。

　　試驗意義及影響因素：

　　拉斷時間測試意義在于可以檢測A組分和B組分的混合比例是否正常;在長期使用過程中設(shè)備混合比例固定時，拉斷時間是反映設(shè)備運行穩(wěn)定性和雙組分產(chǎn)品穩(wěn)定性的一個過程控制指標(biāo)。

　　但是拉斷時間會受到其他因素的影響，拉斷時間的影響因素有以下三個：A、B組分的混合比例、環(huán)境溫度、雙組分膠的冬夏季配方。

　　B組分量過多、環(huán)境溫度高、冬季配方的膠在夏季使用會造成拉斷時間過短;反之，拉斷時間會變長。如拉斷時間異常由環(huán)境溫度影響，雙組分膠的冬夏季配方不合理使用所導(dǎo)致，不影響膠固化后的性能。如拉斷時間異常由A、B組分的混合比例所導(dǎo)致，會影響到固化后的性能。如B組分過少不固化，過多導(dǎo)致膠變硬等現(xiàn)象，這些會影響到膠固化后的力學(xué)性能，從而可能影響到幕墻安全。因此，拉斷時間測試是非常有必要的。

　　明天的白云在線文章將繼續(xù)給大家介紹另外的兩個質(zhì)量控制試驗——工廠剝離粘接性試驗、割膠試驗。敬請期待!
